Es gibt eine Vielzahl von Anwendungen im Maschinen- bzw. Vorrichtungsbau und auch andere Anwendungsfälle, bei welchen eine Einstellbarkeit der Anwendung zu gewährleisten ist. Bei beliebigen Vorrichtungen können die Aufnahmepositionen (Dorne, An- und Auflageflächen) sowie die Spannpositionen - flexibel in X, Y, und Z- Achse - justiert werden; Und dies unabhängig von Fertigungstoleranzen. Das Shim-System-03 und -04 bietet Ihnen diese Möglichkeit! System-03 wurde mit 3 Bohrungen pro Anschraubfläche konzipiert, (2 Passbohrungen, 1 Durchgangsbohrung oder 1 Befestigungsgewinde pro Anschraubfläche) je nachdem welche Variante Sie gewählt haben. System-04 wurde mit 4 Bohrungen pro Anschraubfläche konzipiert, (2 Passbohrungen, 2 Durchgangsbohrung oder 2 Befestigungsgewinde pro Anschraubfläche) je nachdem welche Variante Sie gewählt haben. Anwendungsbereiche: - wird in Anwendungen im Automobil- und Zuliefererbereich erfolgreich eingesetzt - Montage-, Mess-, und Prüfvorrichtungen - Prüflehren - Schweißwerkzeuge und Vorrichtungen - Produktionsmaschinen und Anlagen Vorteile: - durchdachtes Baukasten-System - Spannstelle ist auf 0,1 mm einstellbar (Standard- Shimblech) Spannstelle ist unter 0,1 mm einstellbar (Sonder- Shimblech) - zur leichteren Unterscheidung der 0,1 mm und 0,2 mm Shimbleche wurden Kerben integriert ( 1 Kerbe ~ 0,1 mm / 2 Kerben ~ 0,2 mm ) - flexibel in der Anwendung durch eine Vielzahl von Kombinationen der Einzelkomponenten (Winkel / Block) - einfache und schnelle Änderung des Maßes an der Spannstelle (Schrauben leicht lösen, nun Shimbleche entnehmen bzw. hinzufügen, danach die Schrauben festdrehen) - gute Isolationsmöglichkeit der Spannstelle durch Isolierplatten (HG-Platten) bzw. Isolierpakete, dadurch ist das System sehr gut für Schweißanwendungen geeignet

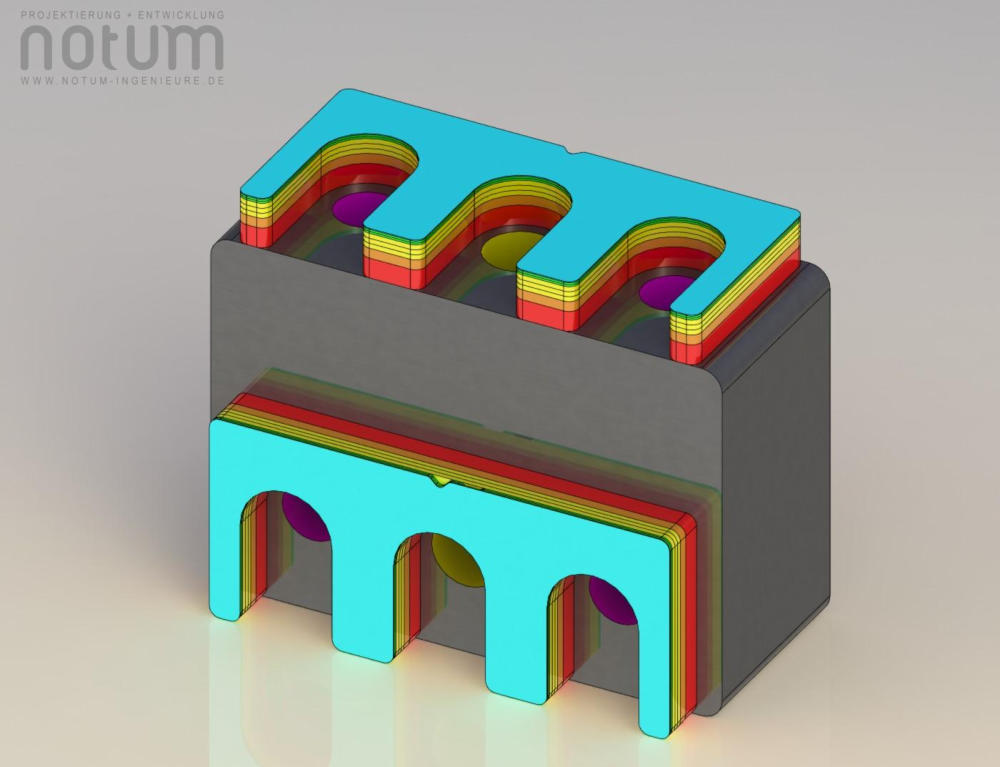

- Überblick des Shim-Systems -

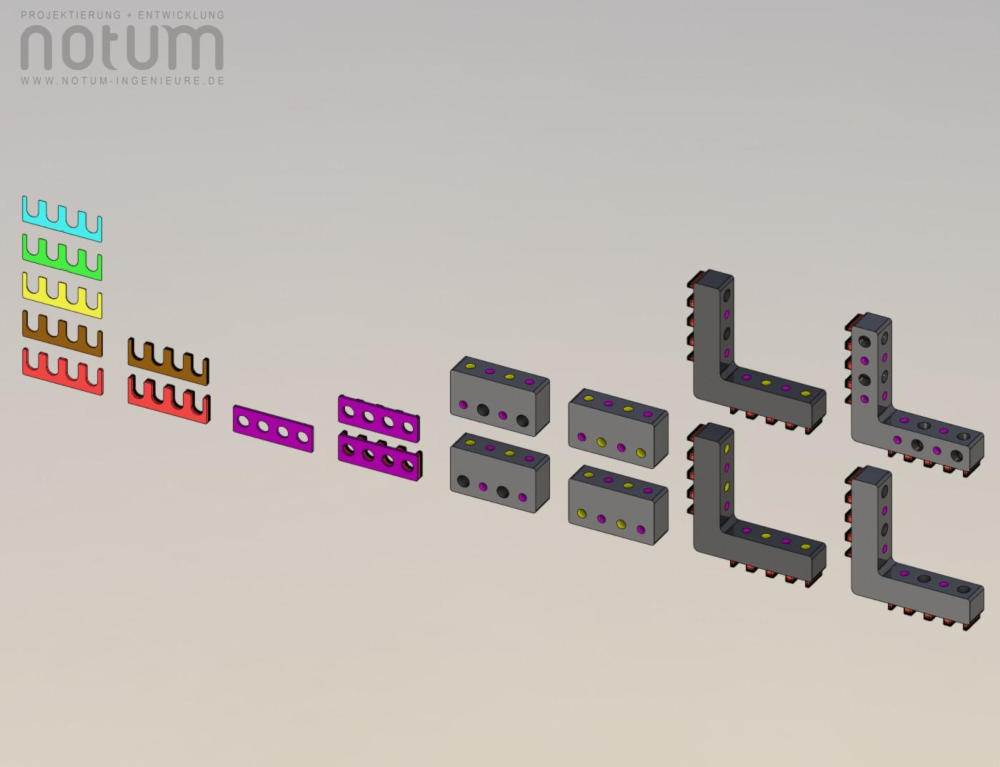

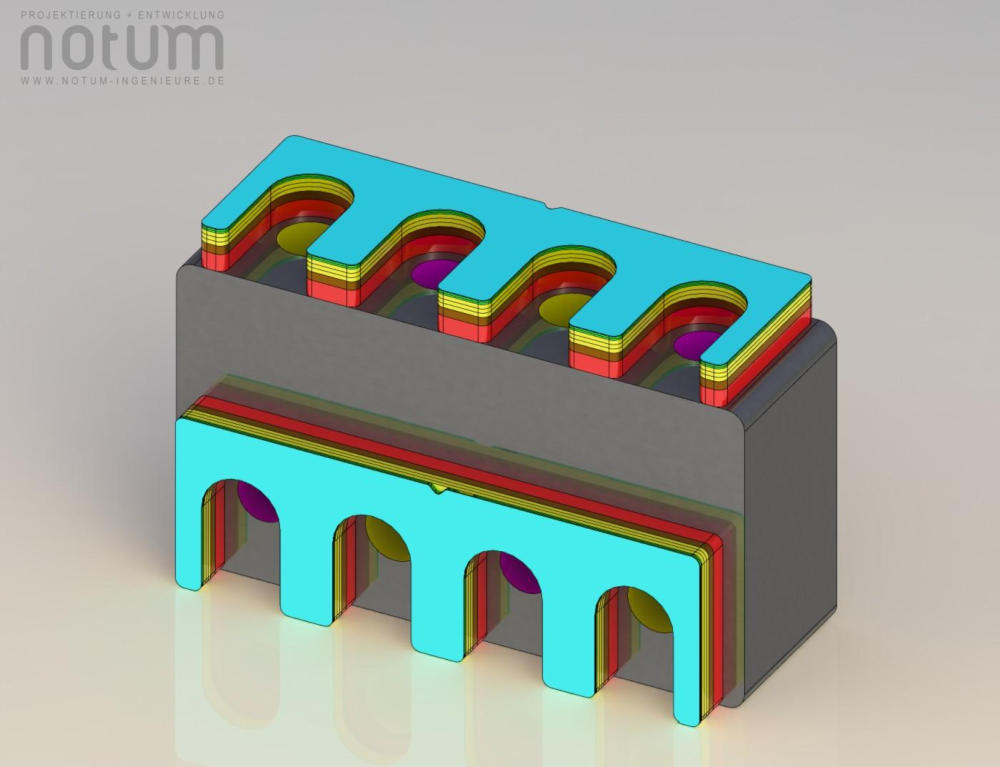

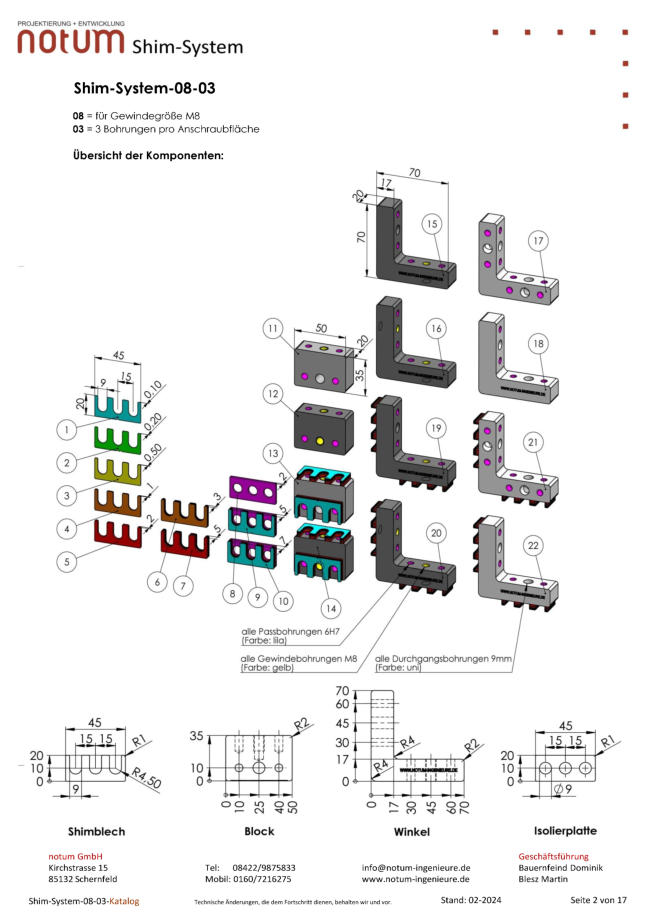

Aufbau des Shimsystems:

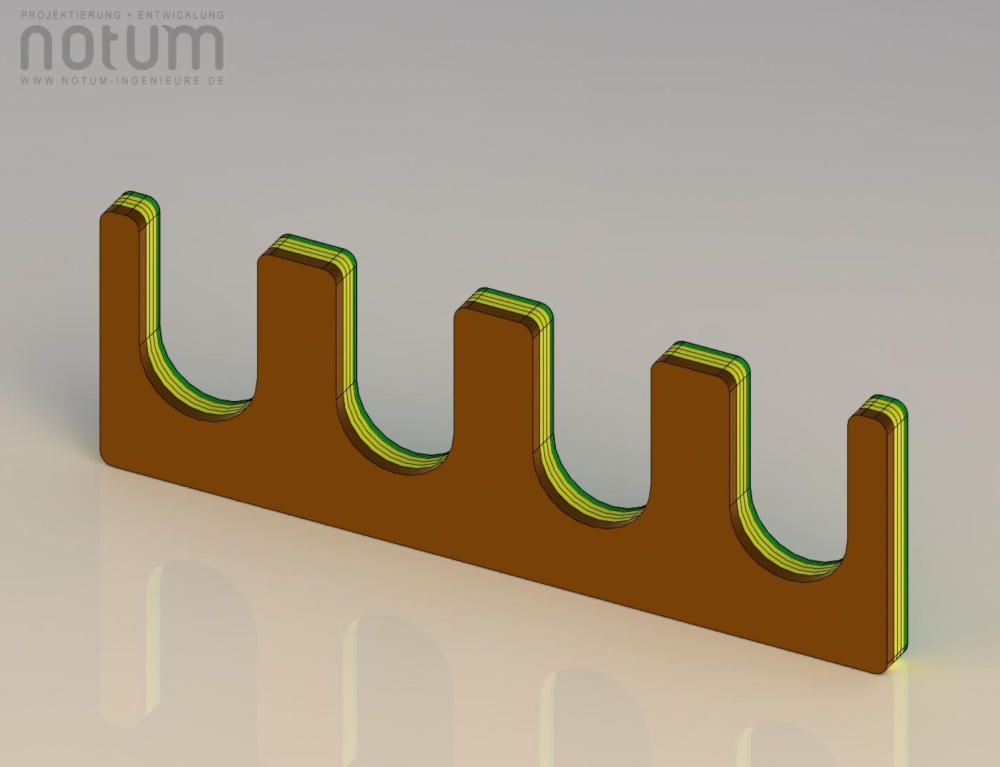

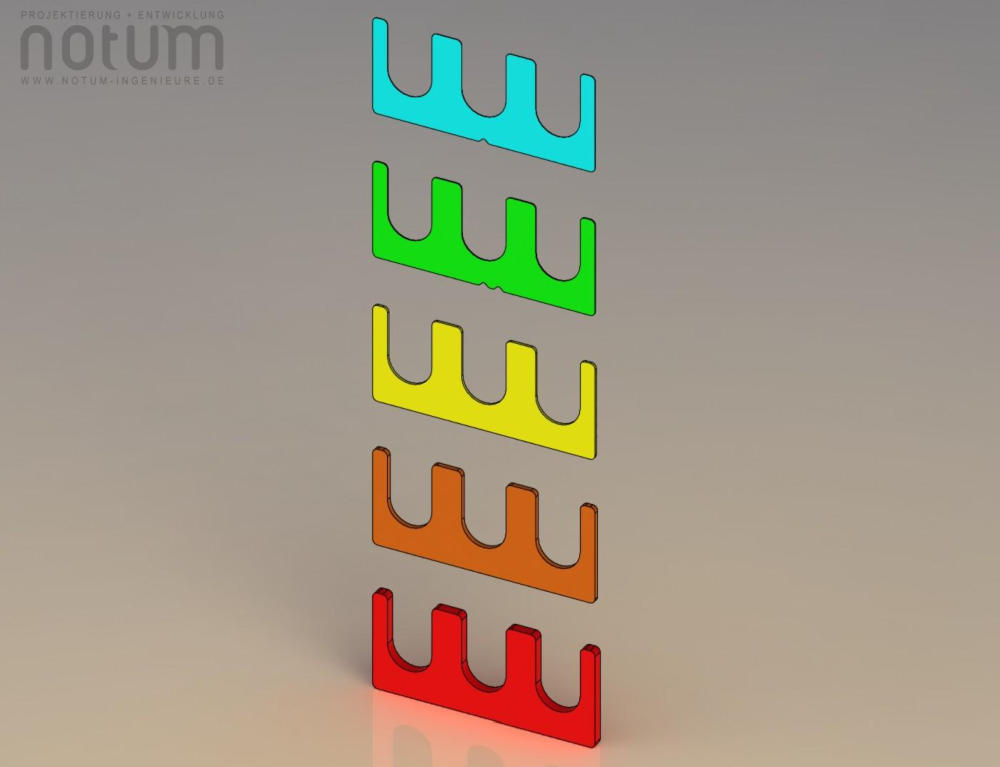

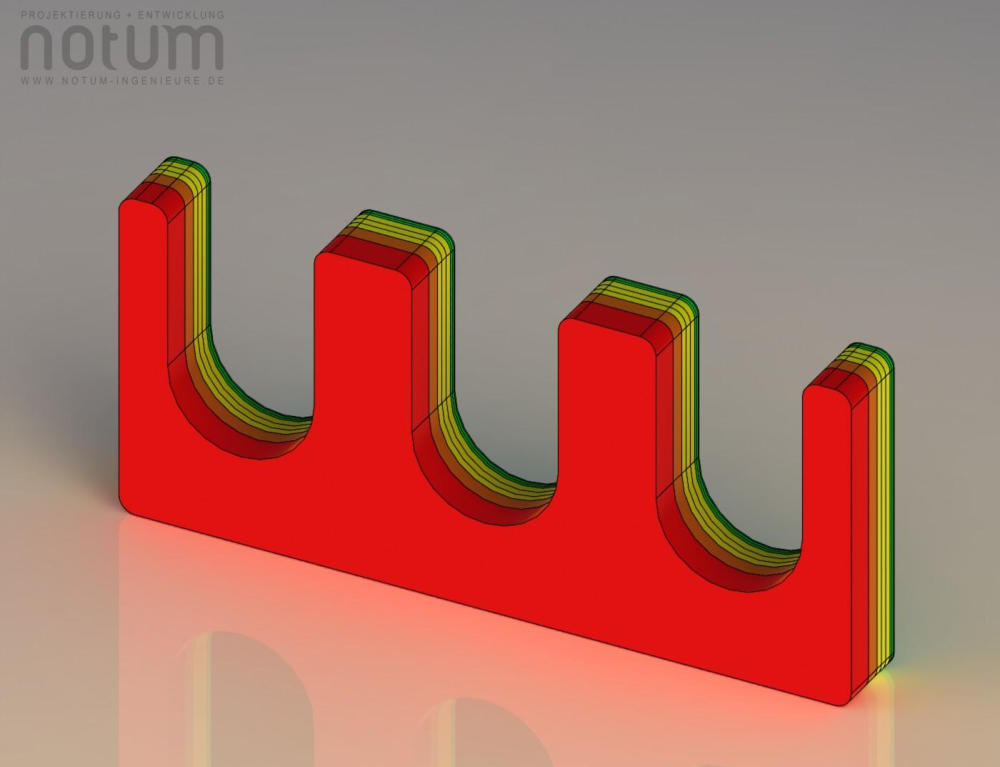

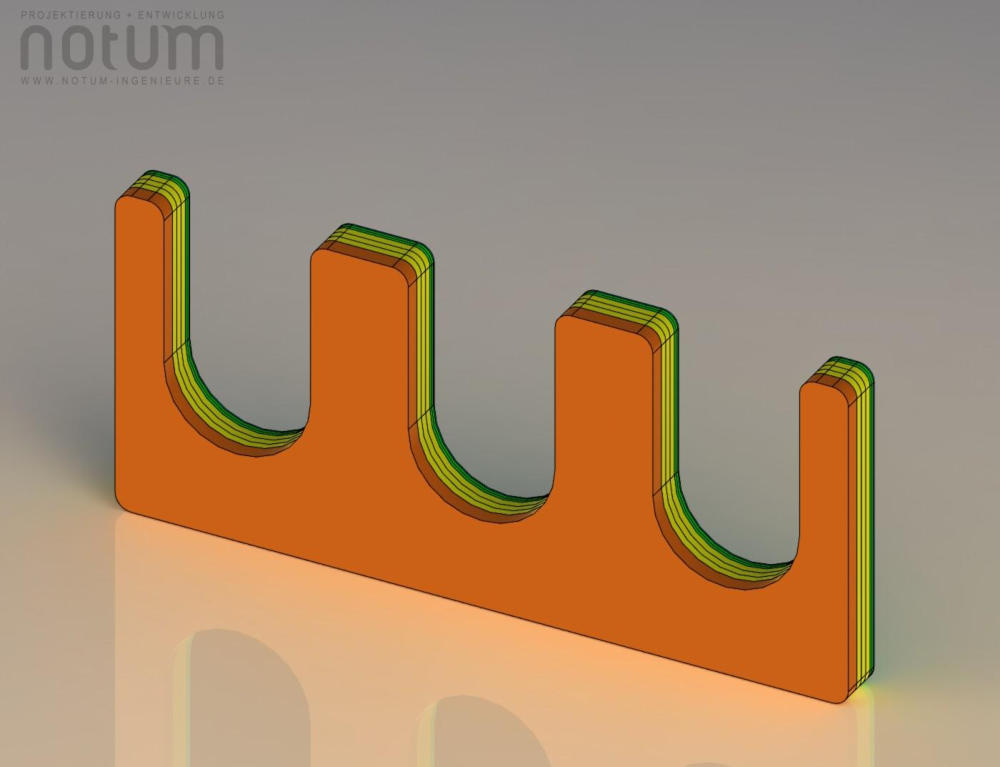

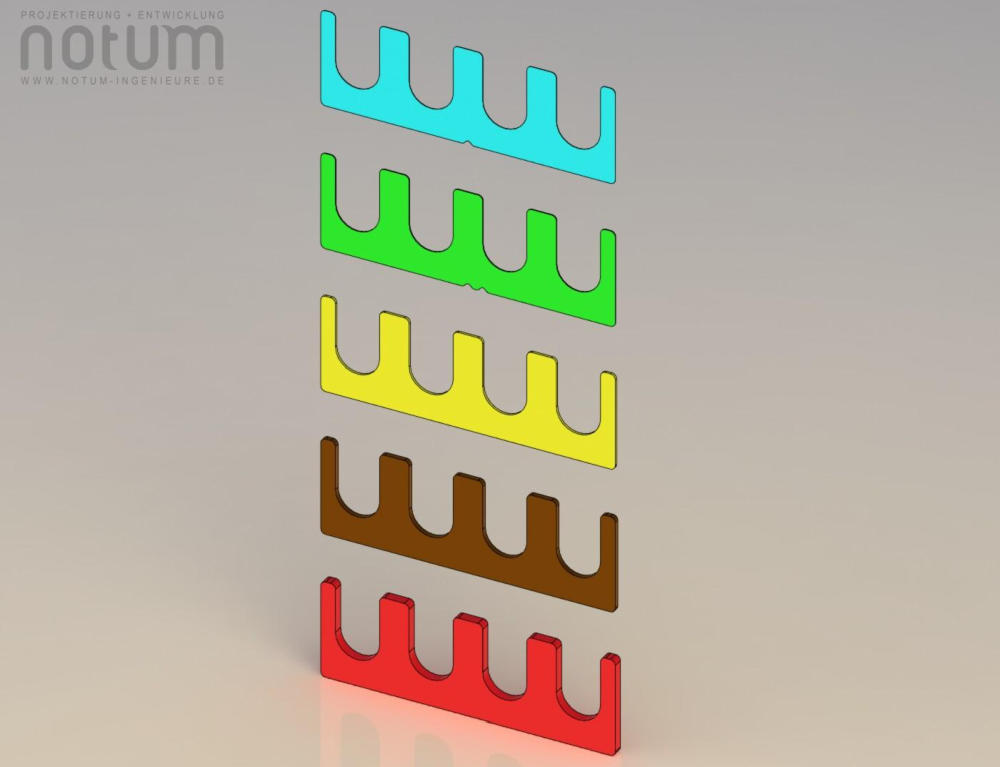

Shimblech (S): Standardwerkstoff VA ( Edelstahl ) 01 ( t = 0,1 mm ) 02 ( t = 0,2 mm ) 05 ( t = 0,5 mm ) 10 ( t = 1,0 mm ) 20 ( t = 2,0 mm ) 30 ( t = 3,0 mm ) 50 ( t = 5,0 mm )

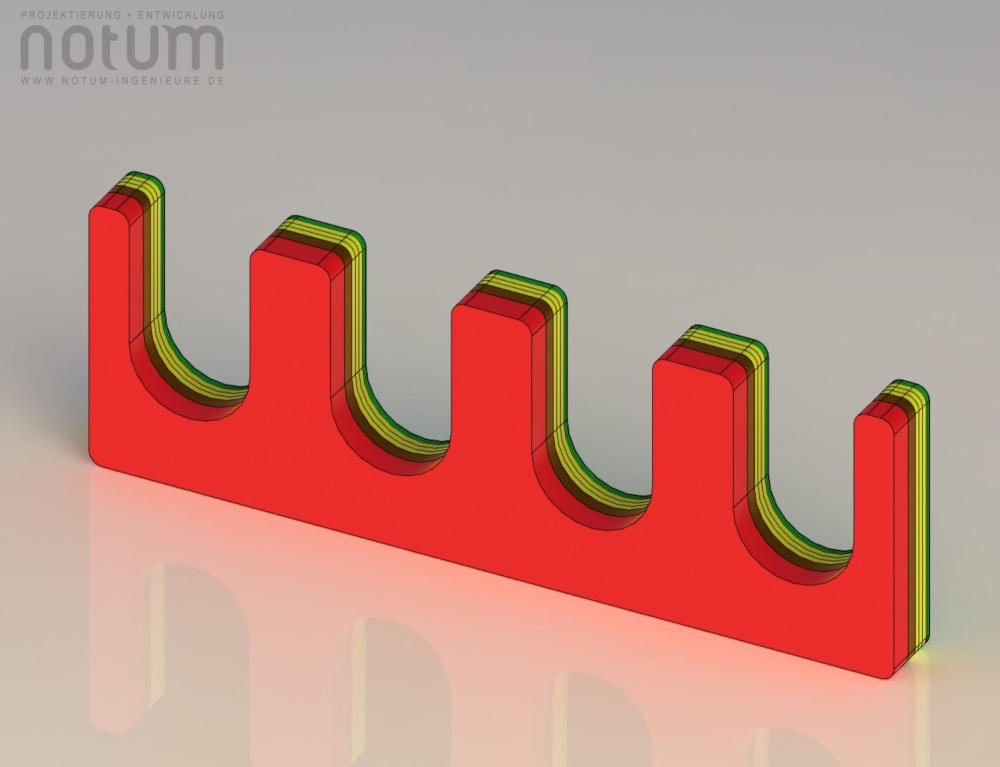

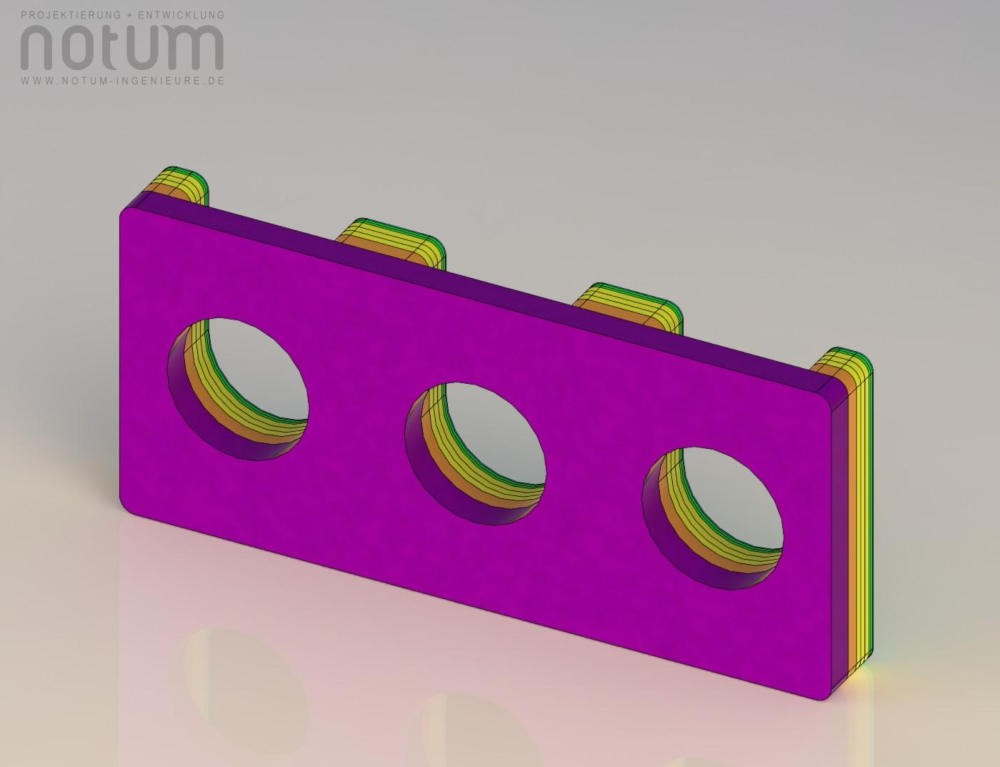

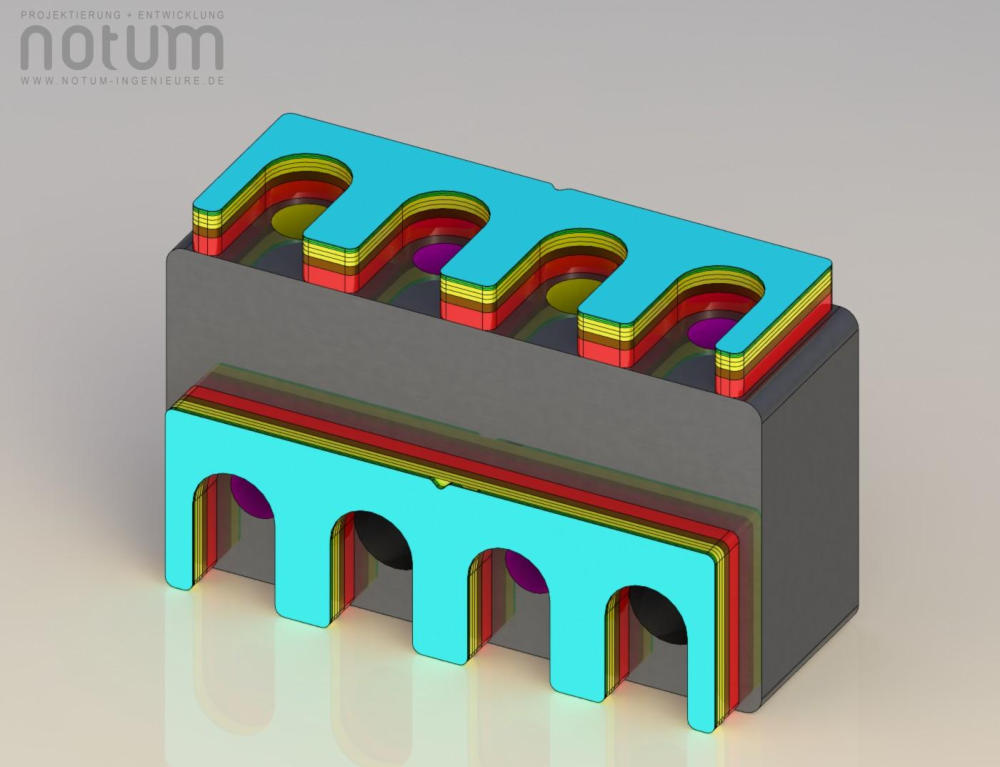

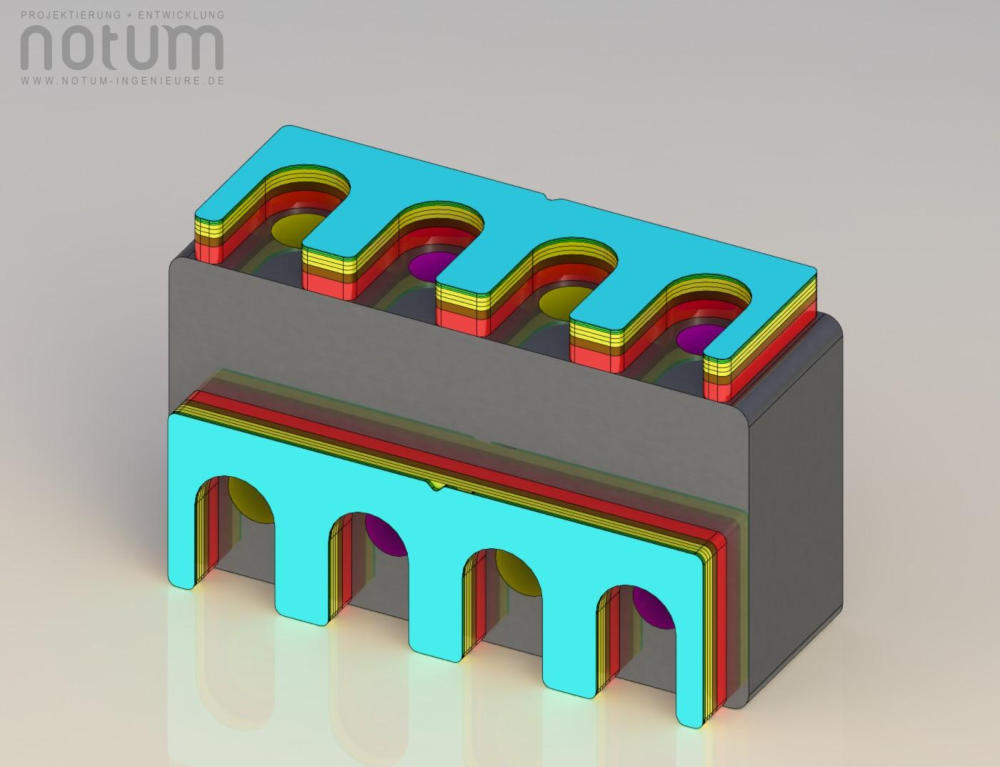

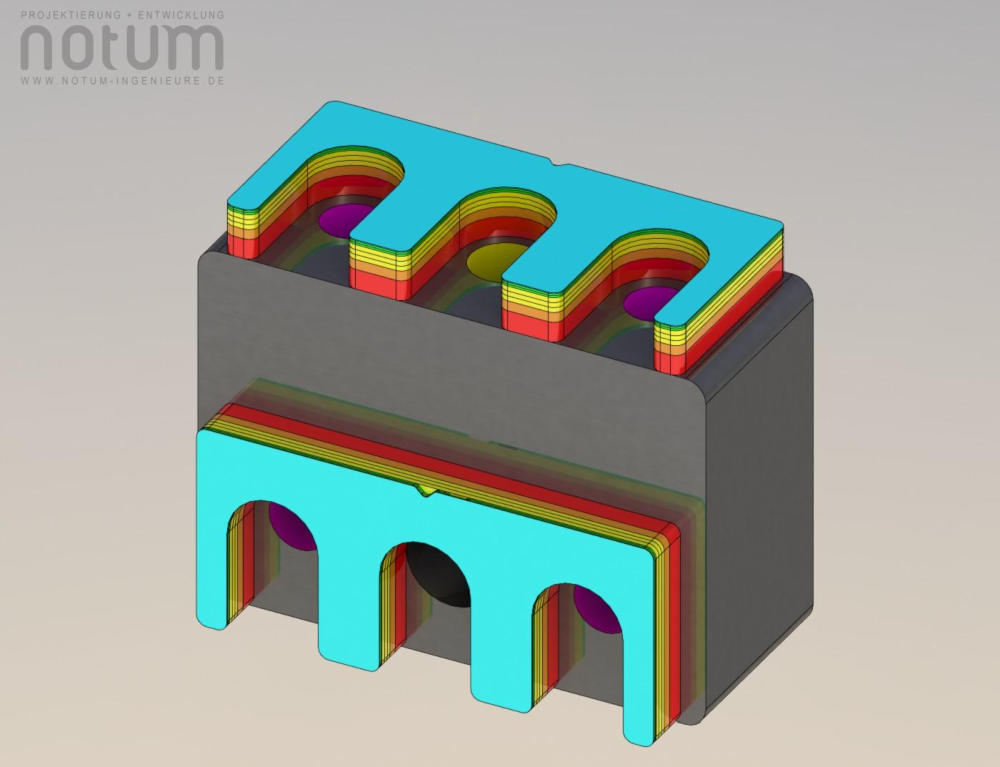

Shimpaket (SP): 30 ( t = 3,0 mm ) bestehend aus: 1x 0,1 mm (VA) 2x 0,2 mm (VA) 3x 0,5 mm (VA) 1x 1,0 mm (VA) 50 ( t = 5,0 mm ) bestehend aus: 1x 0,1 mm (VA) 2x 0,2 mm (VA) 3x 0,5 mm (VA) 1x 1,0 mm (VA) 1x 2,0 mm (VA)

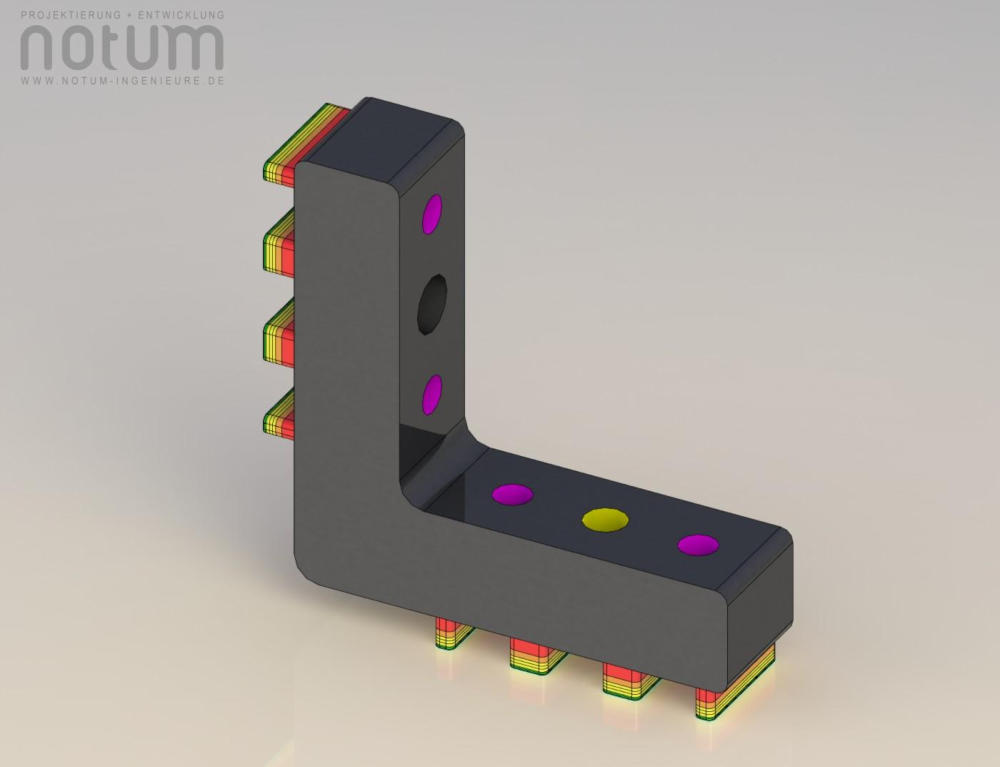

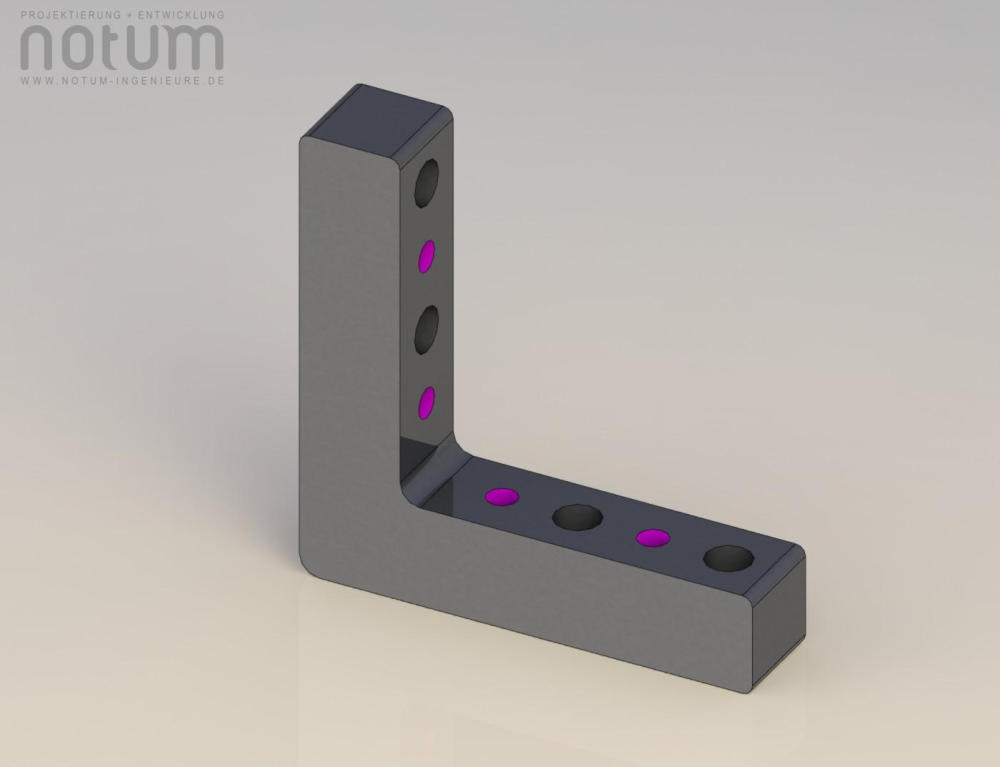

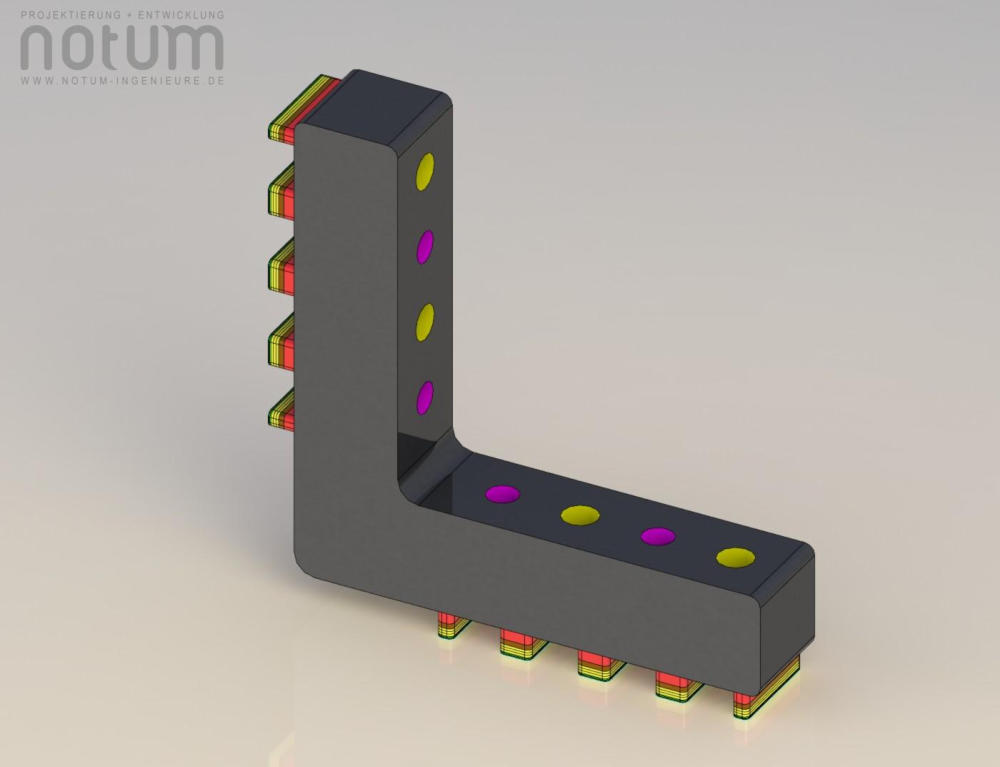

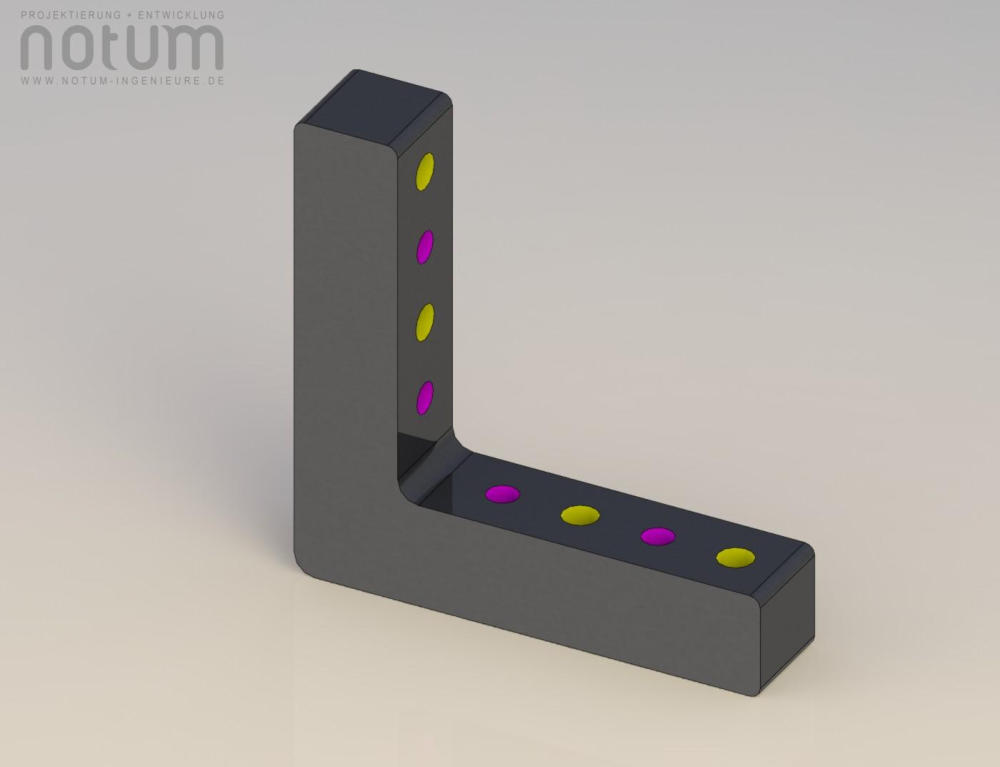

Winkel (W): Passbohrungen: 4x Ø 6H7 (Farbe lila) Durchgangsbohrungen: Ø 9 mm (Bauteilfarbe) Gewindebohrungen: M8 (Farbe gelb) Werkstoff: AL (Aluminium) ST-BR (Stahl-Brüniert)
Isolierpaket (IP): 30 ( t = 3,0 mm ) bestehend aus: 1x 0,1 mm (VA) 2x 0,2 mm (VA) 1x 0,5 mm (VA) 1x 2,0 mm (HG)
System: 03 ( 3 Bohrungen pro Anschraubfläche ) 04 ( 4 Bohrungen pro Anschraubfläche )

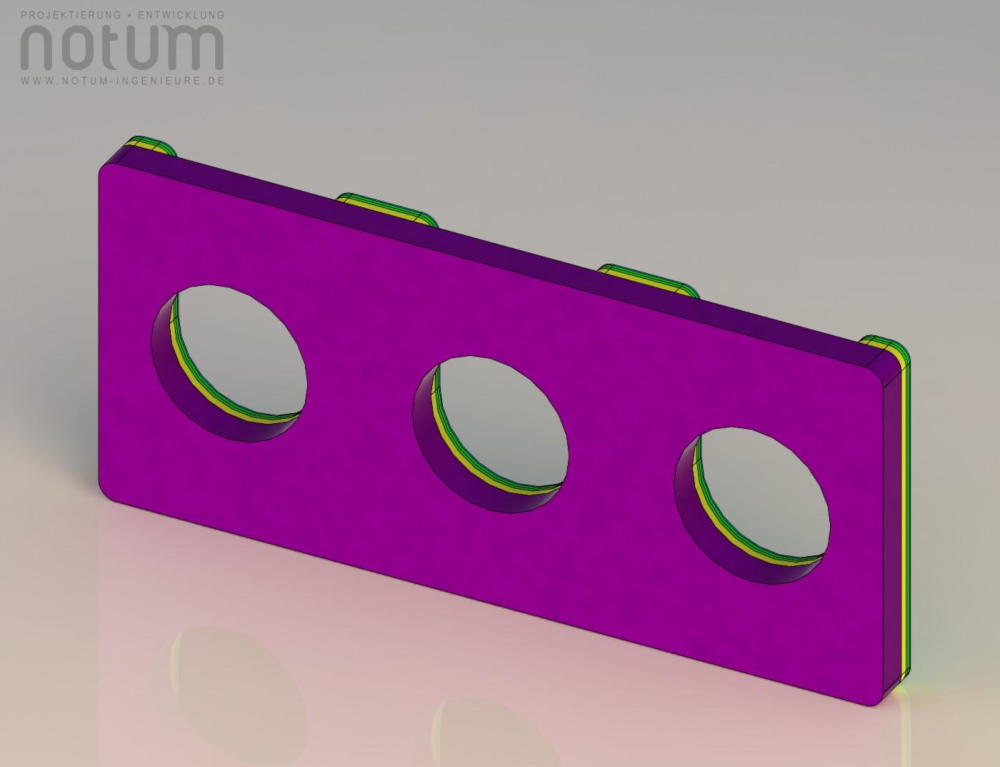

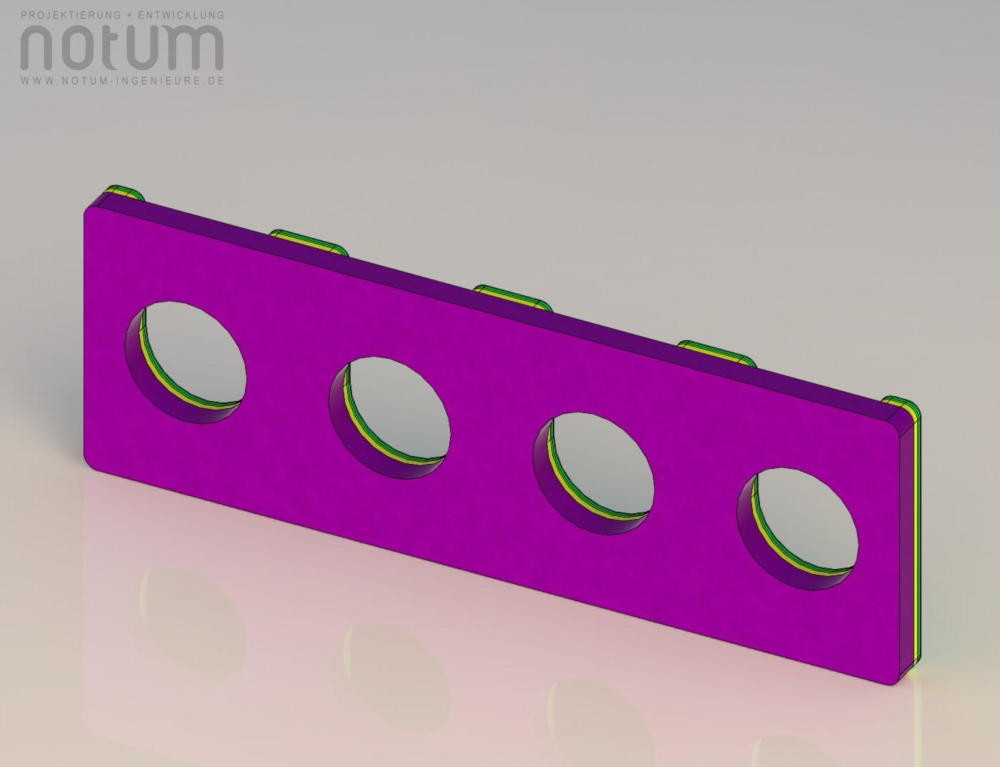

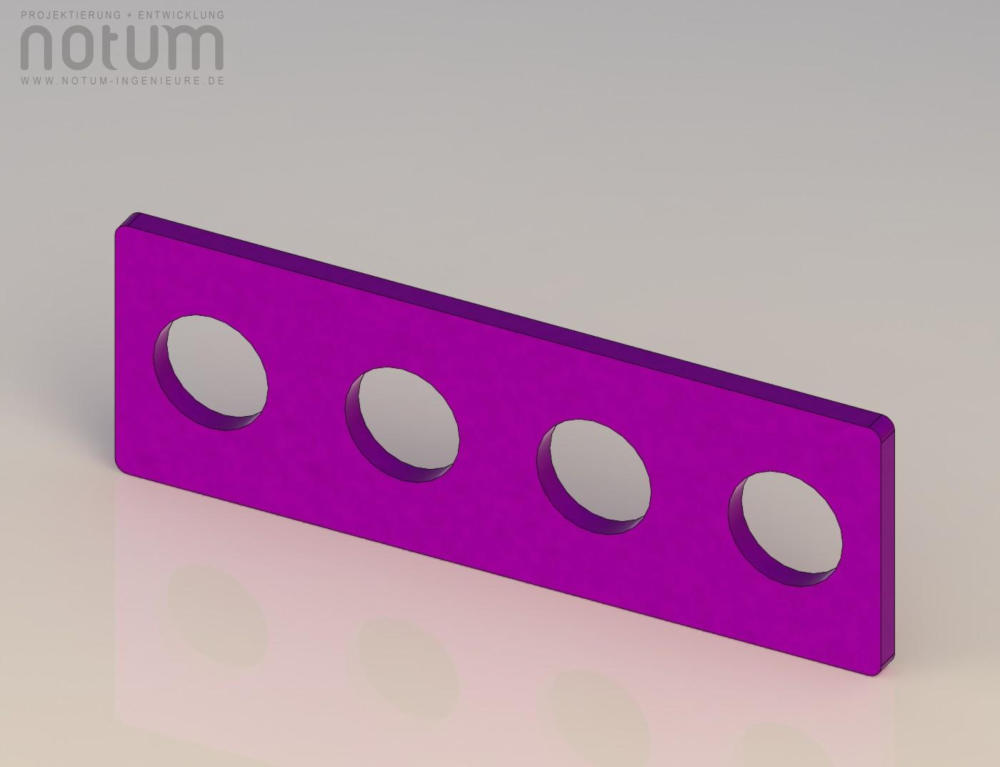

Isolierplatte (I): (Hartgewebe / HG) 20 ( t = 2,0 mm )

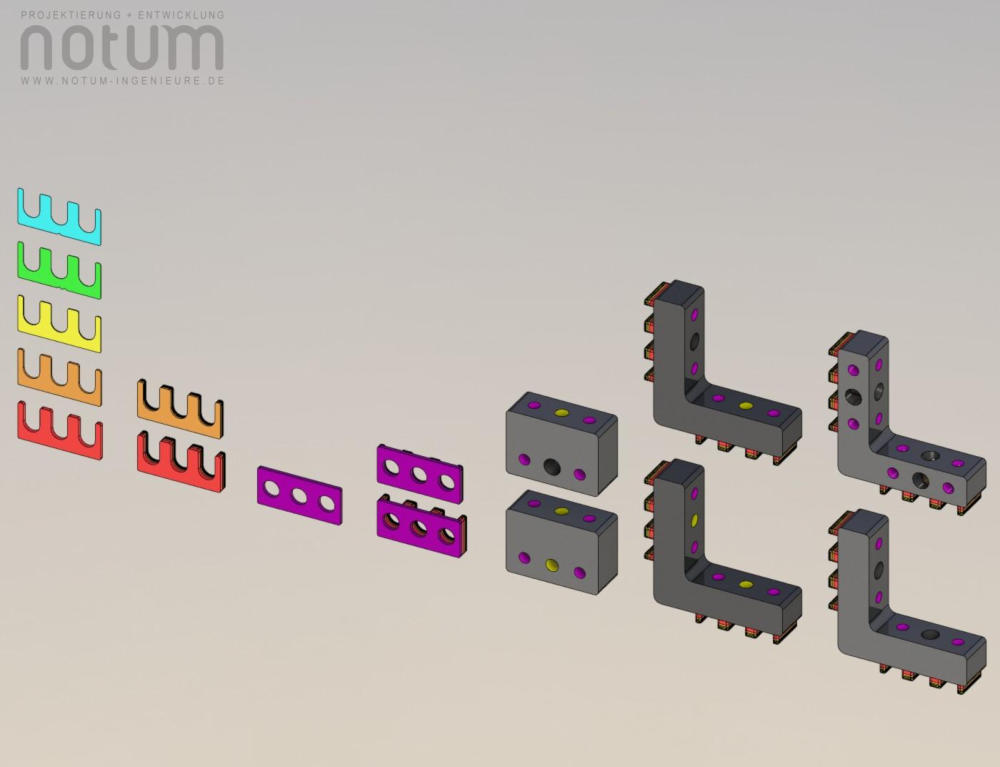

Shimsystem-08-03 / Shim / Shims / Shimblech / Shimpaket / Isolierpaket / Abstimmblech / Block / Winkel Shimsystem-08-04 / Shim / Shims / Shimblech / Shimpaket / Isolierpaket / Abstimmblech / Block / Winkel Shimblech (S-45x20-08-03-XX-VA-00-00) / Shim / Shims / Shimblech / Abstimmblech / Abstimmplatte Shimblech (S-60x20-08-04-XX-VA-00-00) / Shim / Shims / Shimblech / Abstimmblech / Abstimmplatte Shimpaket (SP-45x20-08-03-30-VA-00-00) / Shim / Shims / Shimbleche / Abstimmpaket Shimpaket (SP-60x20-08-04-30-VA-00-00) / Shim / Shims / Shimbleche / Abstimmpaket Shimpaket (SP-45x20-08-03-50-VA-00-00) / Shim / Shims / Shimbleche / Abstimmpaket Shimpaket (SP-60x20-08-04-50-VA-00-00) / Shim / Shims / Shimbleche / Abstimmpaket Isolierpaket (IP-45x20-08-03-30-VA-00-00) Isolierpaket (IP-60x20-08-04-30-VA-00-00) Isolierplatte (I-45x20-08-03-20-HG-00-00) Isolierplatte (I-60x20-08-04-20-HG-00-00) Isolierpaket (IP-45x20-08-03-50-VA-00-00) Isolierpaket (IP-60x20-08-04-50-VA-00-00) Winkel (W2D-08-03-00-AL-00-00) oder (W2D-08-03-00-ST-BR-00) / 2 Seiten bearbeitet mit Durchgangsbohrung (9mm) Winkel (W2DM-08-03-00-AL-00-00) oder (W2DM-08-03-00-ST-BR-00) / 2 Seiten bearbeitet mit Durchgangsbohrung (9mm) und Gewinde (M8) Winkel (W2M-08-03-00-AL-00-00) oder (W2M-08-03-00-ST-BR-00) / 2 Seiten bearbeitet mit Gewinde (M8) Winkel (W4D-08-03-00-AL-00-00) oder (W4D-08-03-00-ST-BR-00) / 4 Seiten bearbeitet mit Durchgangsbohrung (9mm) Winkel Komplettsatz (WK2D-08-03) / 2 Seiten bearbeitet mit Durchgangsbohrung (9mm) Block (BD-08-03-00-AL-00-00) oder (BD-08-03-00-ST-BR-00) / mit 1x Durchgangsbohrung (9mm) und 1x Gewinde (M8)
Isolierpaket (IP): 50 ( t = 5,0 mm ) bestehend aus: 1x 0,1 mm (VA) 2x 0,2 mm (VA) 3x 0,5 mm (VA) 1x 1,0 mm (VA) 1x 2,0 mm (HG)

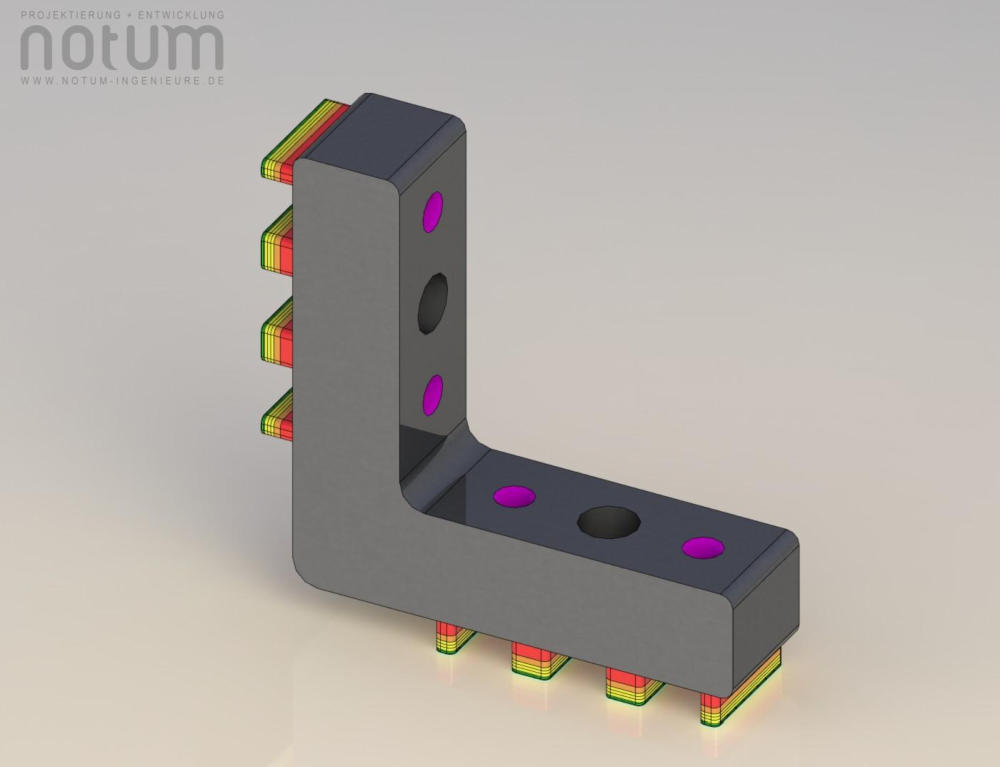

Winkel Komplettsatz (WK2DM-08-03) / 2 Seiten bearbeitet mit Durchgangsbohrung (9mm) und Gewinde (M8)  / 2 Seiten bearbeitet mit Gewinde (M8) Winkel Komplettsatz (WK4D-08-03) / 4 Seiten bearbeitet mit Durchgangsbohrung (9mm)
WK2D-08-03: bestehend aus: 1x Winkel 2x Shimpaket (VA) (30 oder 50)
BKD-08-03: bestehend aus: 1x Block 2x Shimpaket (VA) (30 oder 50)
Wenn Sie Fragen bezüglich unseres Angebots haben, rufen Sie uns gerne unter der Tel.Nr.: +49 (0)8421 9088123 an, oder schreiben Sie uns eine E-Mail, wir werden uns schnellstmöglich bei Ihnen melden.
Block (BM-08-03-00-AL-00-00) oder (BM-08-03-00-ST-BR-00) / mit 2x Gewinde (M8) Block Komplettsatz (BKD-08-03) / mit 1x Durchgangsbohrung (9mm) und 1x Gewinde (M8) Block Komplettsatz (BKM-08-03) / mit 2x Gewinde (M8)
Bestellbeispiel: Form: SP (Shimpaket) Außenmaß: 45x20 (45 x 20 mm) Gewindegröße: 08 (M8) System: 03 (3 Bohrungen pro Anschraubfläche) Shimstärke: 50 (t = 5,0 mm) Werkstoff: ST (Stahl) Oberfläche: 00 (ohne Oberfläche) Zubehör: 00 (kein Zubehör)

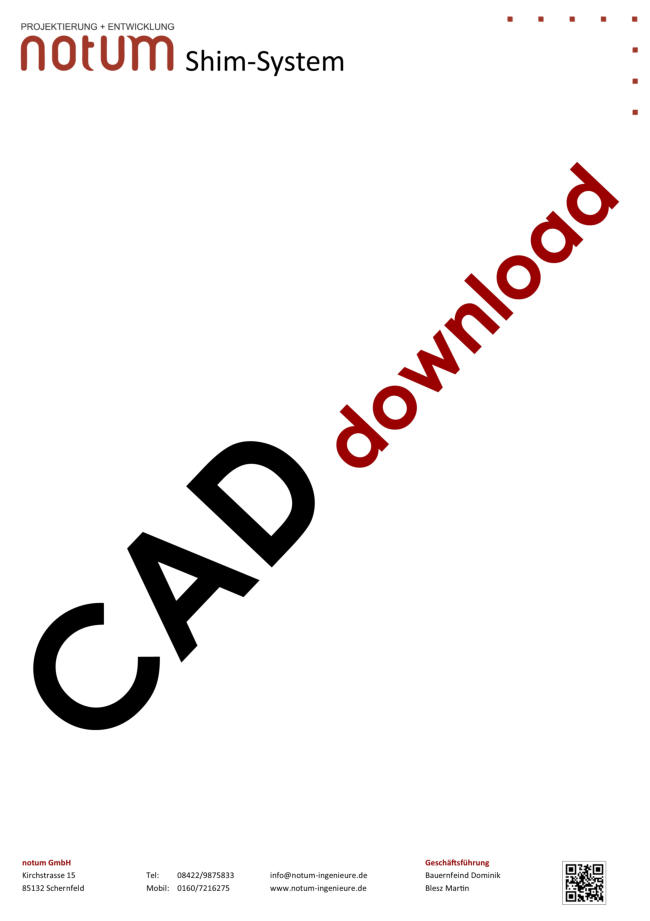

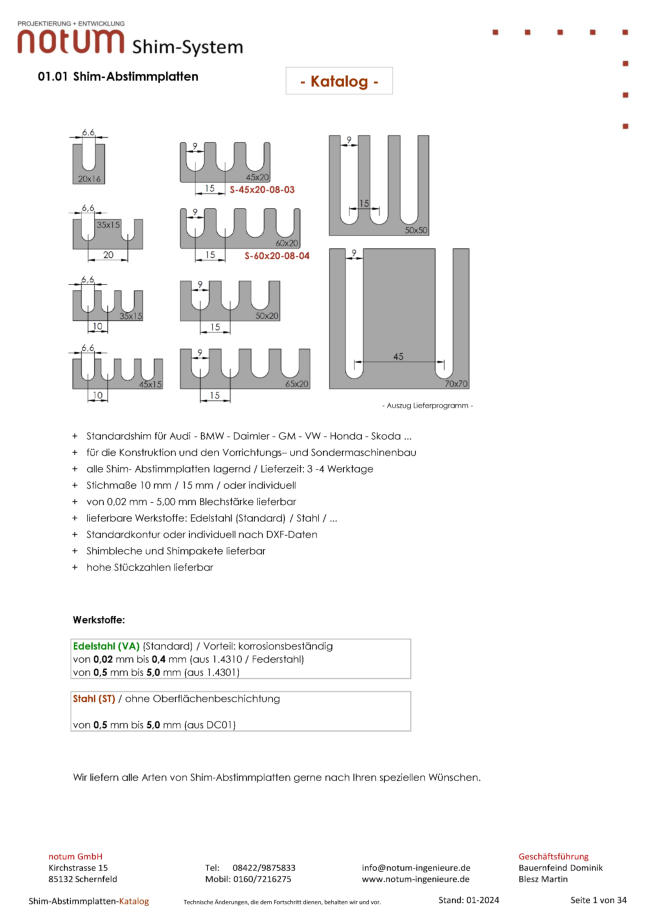

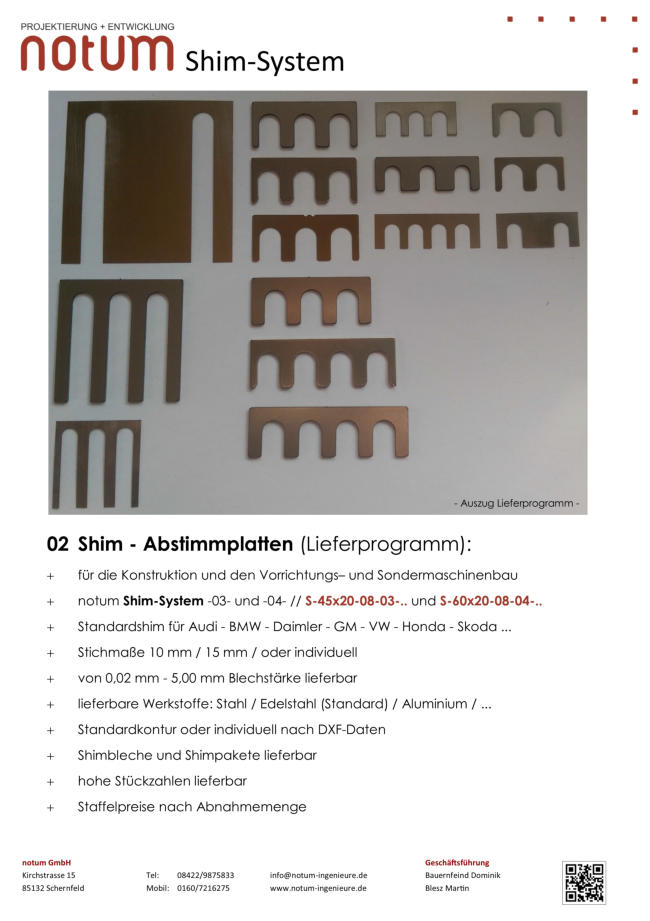

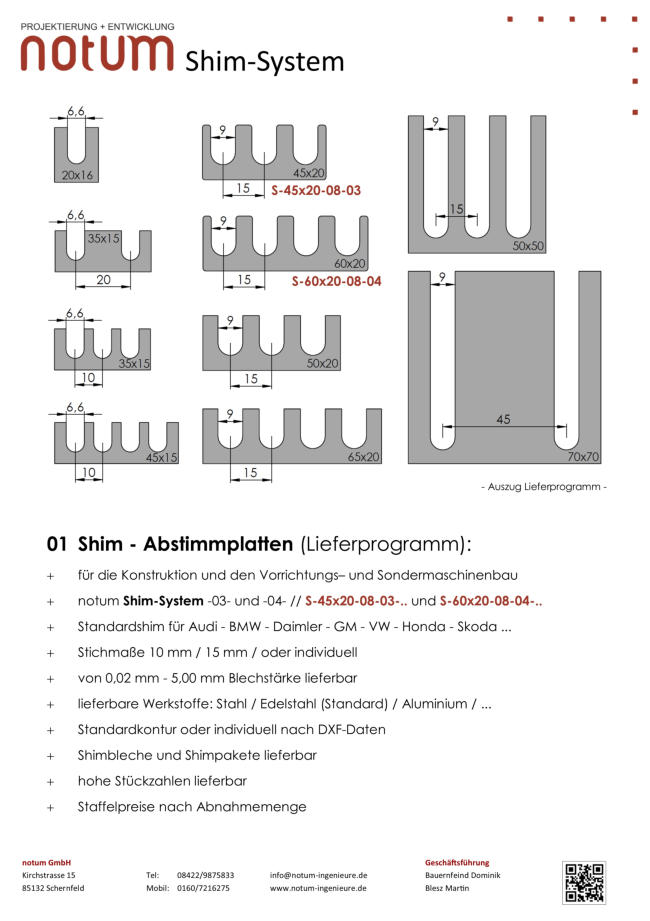

Shim - Abstimmplatten - 1 Shim-Abstimmplatten-1 ShimSystem-08-03-Katalog ShimSystem-08-03-Katalog Shim - Abstimmplatten - 2 Shim-Abstimmplatten-2 3D-CAD-download (Step-Daten) 3D-CAD-download (Step-Daten) ShimSystem-08-03-GESAMT.zip (10,5 Mb)
SP  -  45x20  -   08   -   03   -   50   -   ST   -   00   -   00 System:   03 	( 3 Bohrungen pro Anschraubfläche )  04 	( 4 Bohrungen pro Anschraubfläche )   Shimstärke:   01 	( t = 0,1 mm )  02 	( t = 0,2 mm )  05  	( t = 0,5 mm )  10  	( t = 1,0 mm )  20  	( t = 2,0 mm )  30  	( t = 3,0 mm )  50  	( t = 5,0 mm )  Werkstoff:    ST	( Stahl )  VA 	( Edelstahl )  AL   	( Aluminium )  HG 	( Hartgewebe )  KU 	( Kunststoff )  Oberfläche:   00 	( ohne Oberfläche )  BR  	( Brüniert )  VN  	( vernickelt )  EN 	( eloxiert natur ) Zubehör:   00 	( kein Zubehör )  1 	( Schraubensatz )  2  	( Passstifte Stahl )  3 	( Passstifte Keramik )  4	( Passstifte Hartgewebe )  5	( Passstifte Kunststoff ) Bestellschlüssel: Optionen für B / BK  (Block):   D 	( Duchgangsbohrung )  M 	( Gewinde )  DS 	( Durchgangsbohrung gespiegelt )  MS  	( Gewinde gespiegelt )  Optionen für W / WK  (Winkel):   2D 	 ( 2 Seiten Bearbeitet mit Durchgangsbohrung )  2DM ( 2 Seiten Bearbeitet mit Durchgangsbohrung + Gewinde )  2M	 ( 2 Seiten Bearbeitet mit Gewinde )  4D	 ( 4 Seiten Bearbeitet mit Durchgangsbohrung ) Form:   S 	( Shimblech )  SP 	( Shimpaket )  I	( Isolierplatte )   IP  	( Isolierpaket )  W 	( Winkel )  WK	( Winkel Komplettsatz / incl. 2 Shimpakete)  B	( Block )  BK	( Block Komplettsatz / incl. 2 Shimpakete ) Gewindegröße:   04	( M4 )  06	( M6 )  08 	( M8 )  10	( M10 )   weitere Gewindegrößen sind auf Wunsch lieferbar   Außenmaß:  nur angeben bei: Shimblech (S) oder Shimpaket (SP)  z.B. 45x20 mm

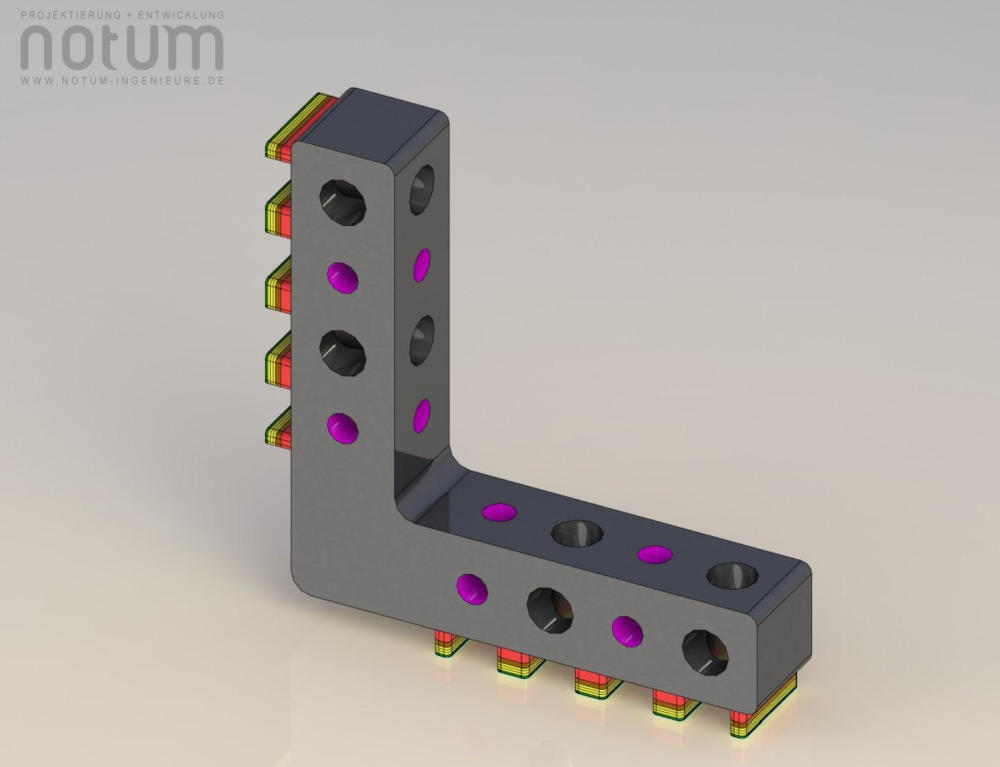

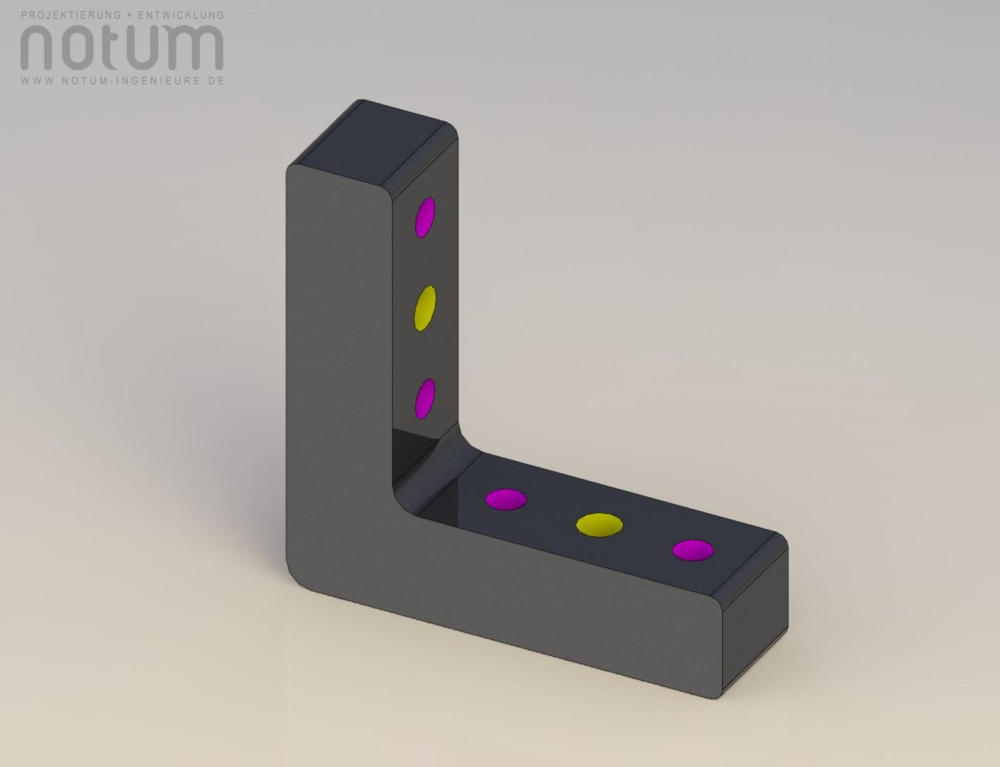

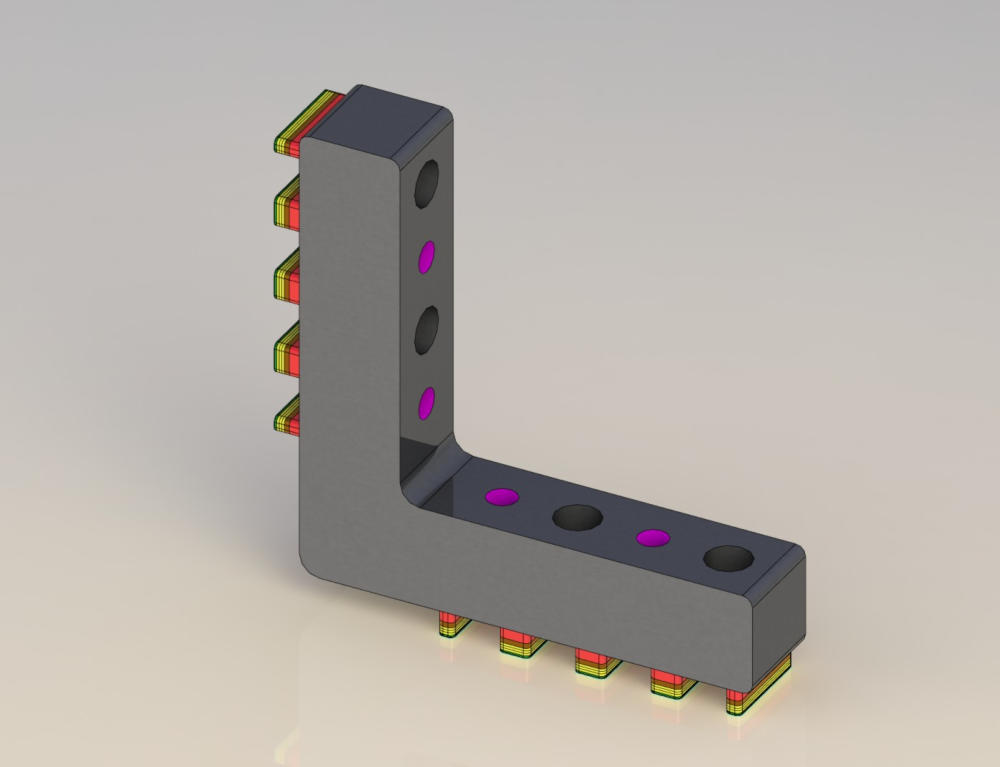

Winkel (W2D-08-03): 70x70x20 mm Ausführung: 4x Passbohrung Ø 6H7 2x Bohrung Ø 9 mm

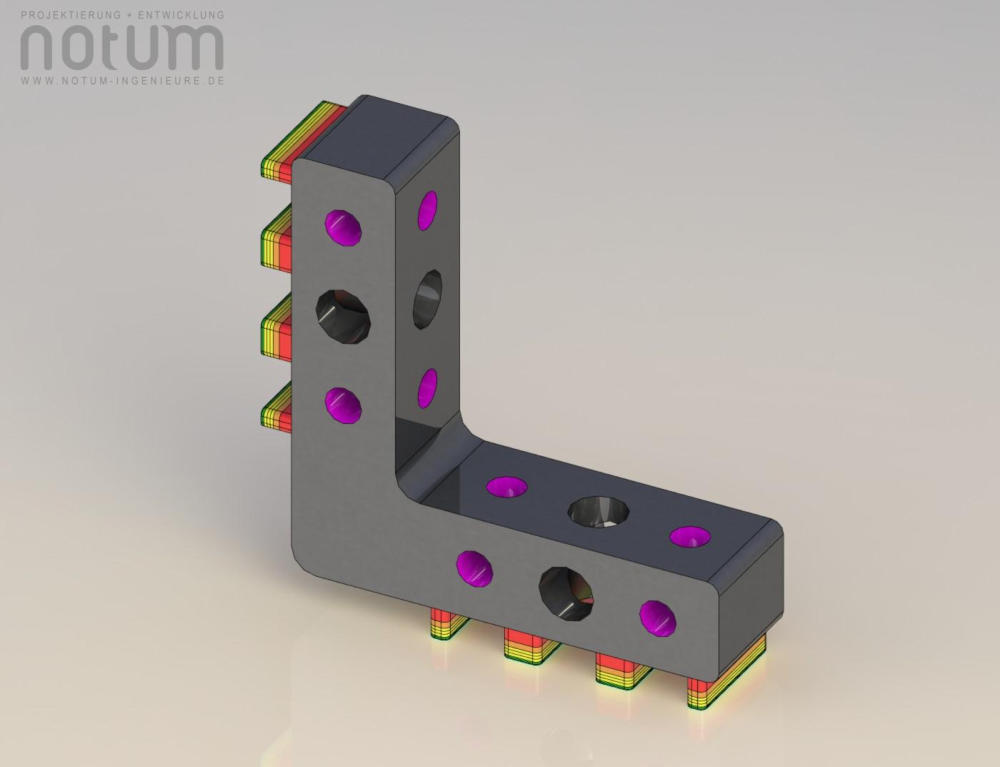

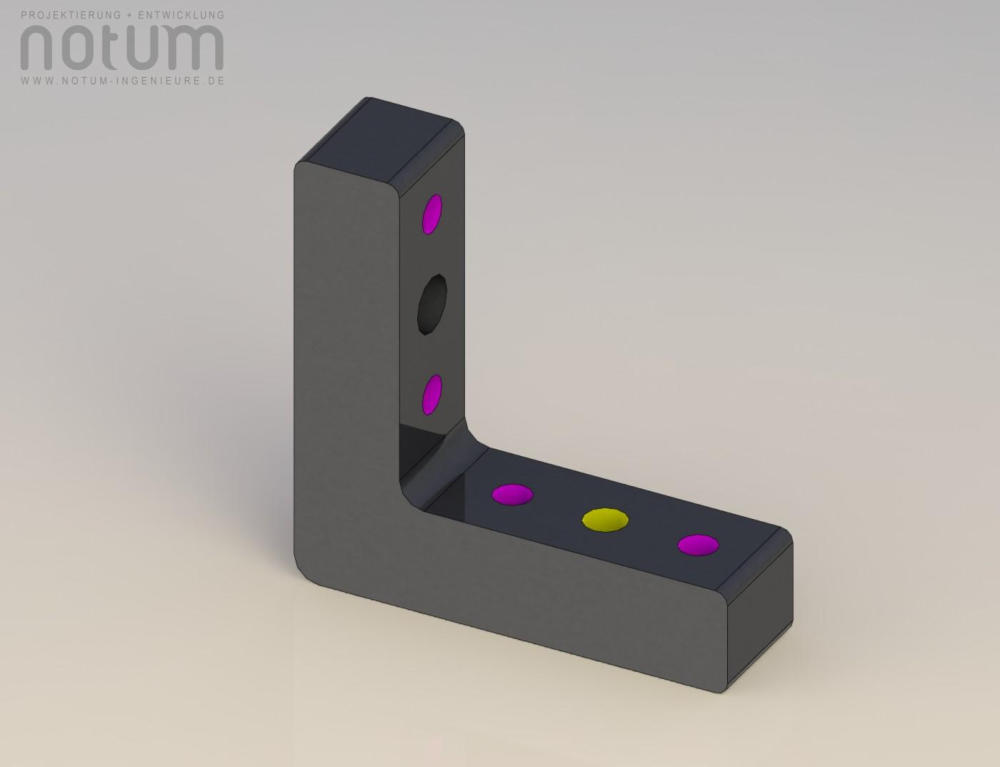

Winkel (W2DM-08-03): 70x70x20 mm Ausführung: 4x Passbohrung Ø 6H7 1x Bohrung Ø 9 mm 1x Gewinde M8
Winkel (W2M-08-03): 70x70x20 mm Ausführung: 4x Passbohrung Ø 6H7 2x Gewinde M8
Winkel (W4D-08-03): 70x70x20 mm Ausführung: 8x Passbohrung Ø 6H7 4x Bohrung Ø 9 mm
Winkel (Wxxx-08-04): 90x90x20 Ausführung: 4x Passbohrung Ø 6H7 4x Bohrung Ø 9 mm

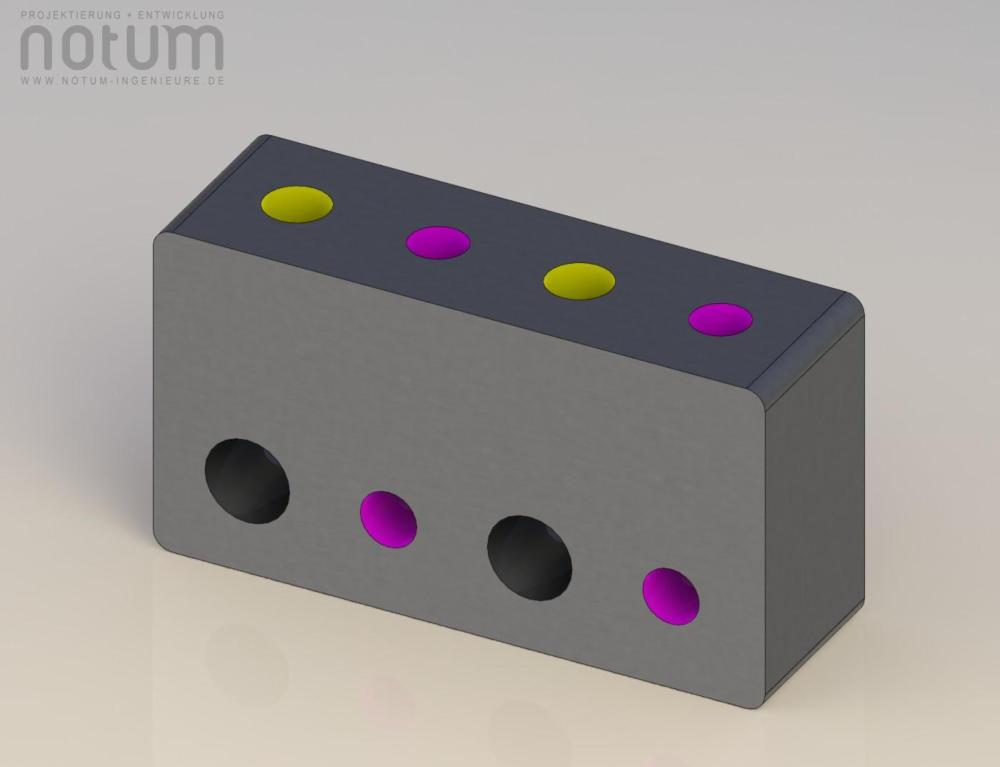

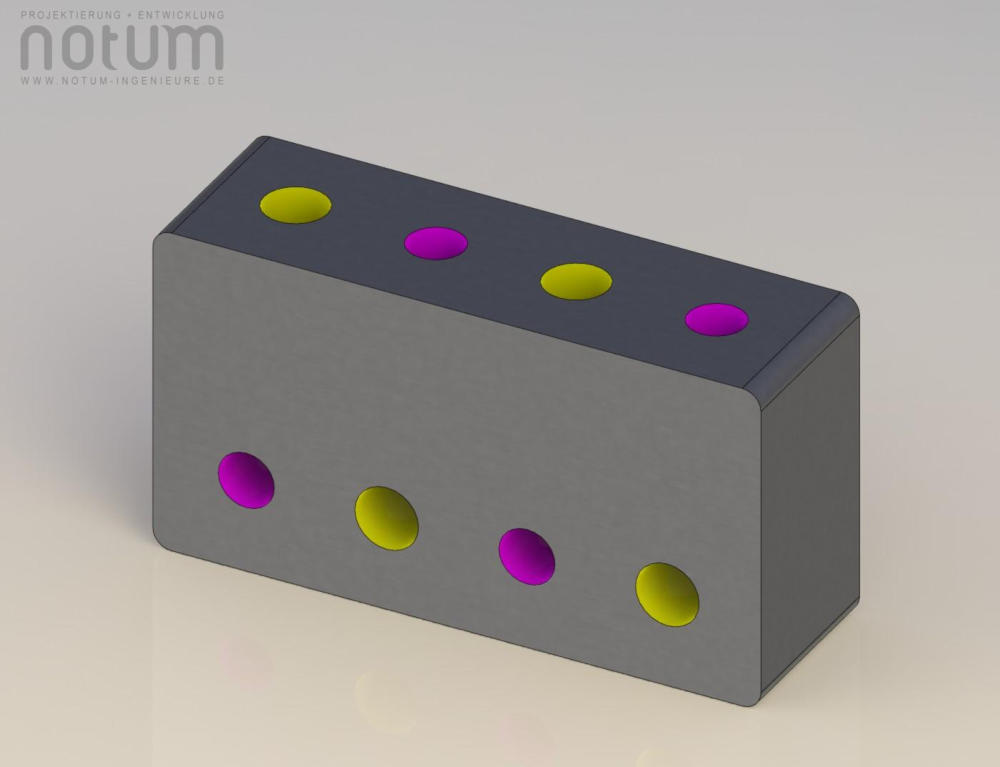

Block (BD-08-03): 50x35x20 mm Ausführung: 4x Passbohrung Ø 6H7 1x Bohrung Ø 9 mm 1x Gewinde M8

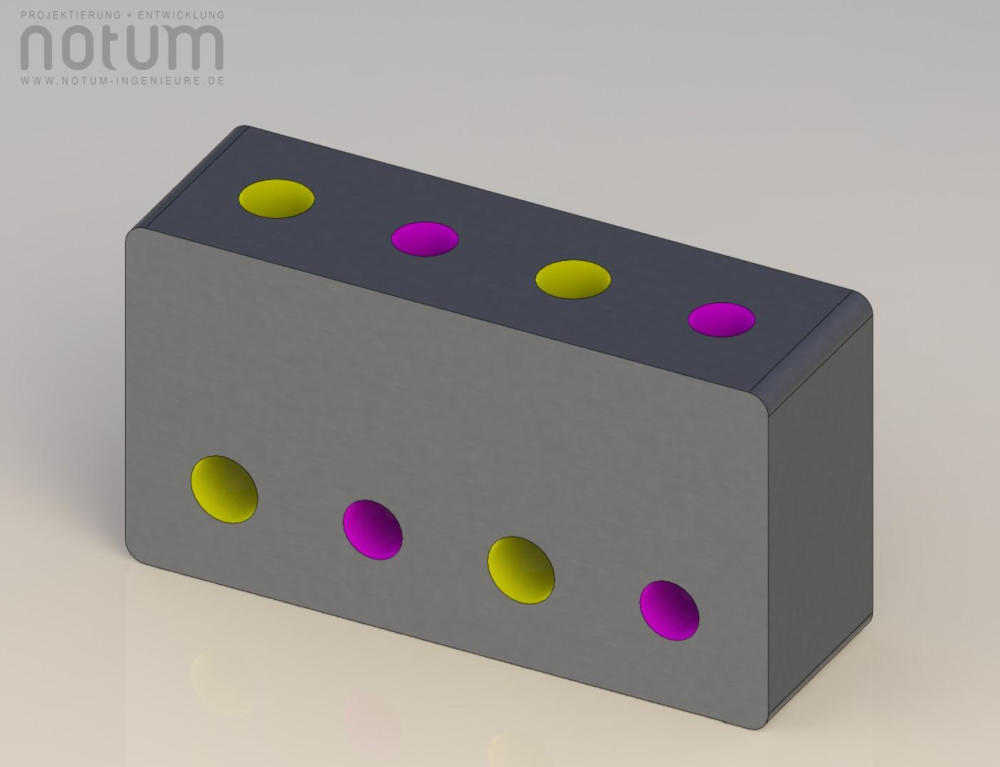

Block (B): Passbohrungen: 4x Ø 6H7 (Farbe lila) Durchgangsbohrungen: Ø 9 mm (Bauteilfarbe) Gewindebohrungen: M8 (Farbe gelb) Werkstoff: AL (Aluminium) ST-BR (Stahl-Brüniert)

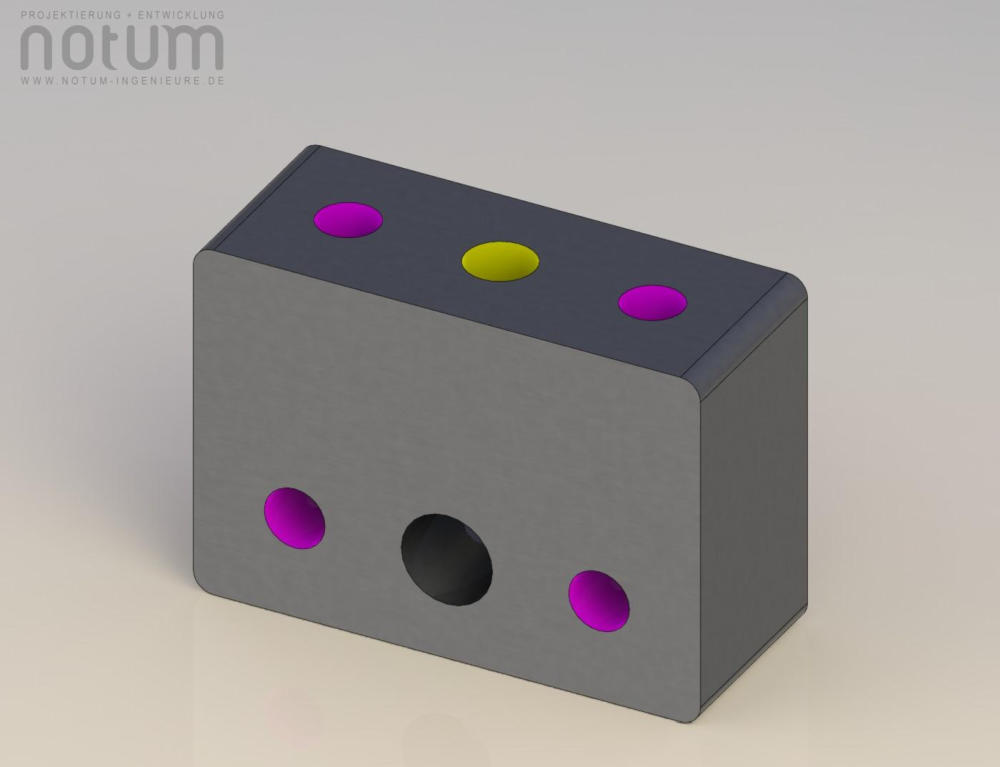

Block (BM-08-03): 50x35x20 mm Ausführung: 4x Passbohrung Ø 6H7 1x Gewinde M8

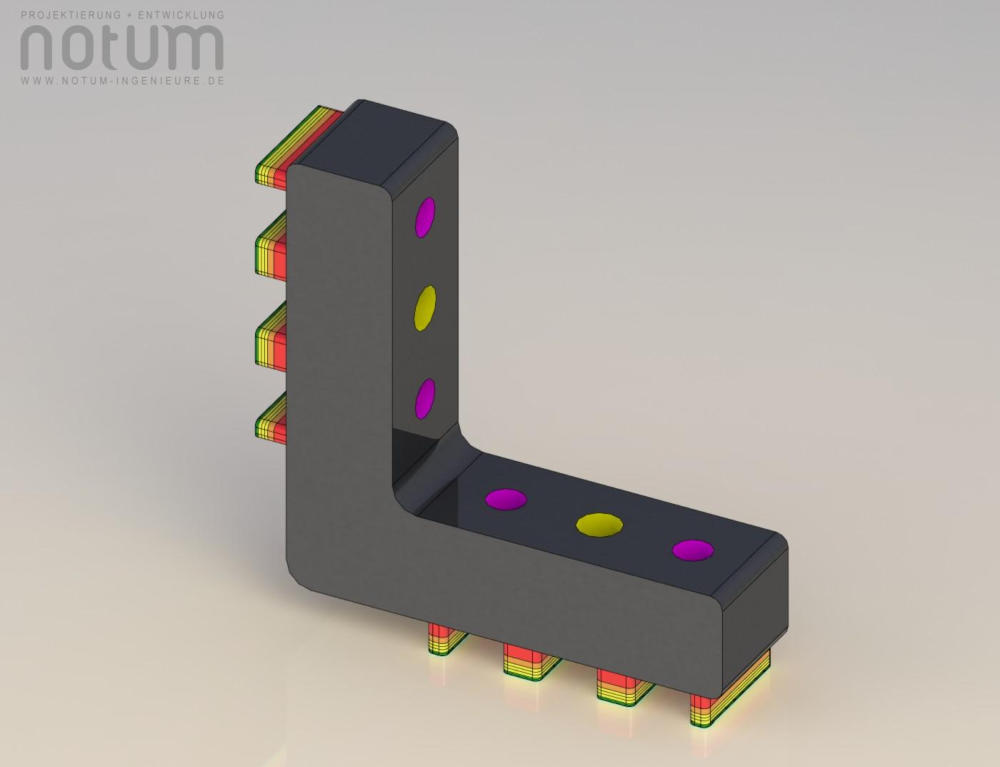

Winkel Komplettsätze (WK): bestehend aus: 1x Winkel 2x Shimpaket (VA) (30 oder 50)
WK2DM-08-03: bestehend aus: 1x Winkel 2x Shimpaket (VA) (30 oder 50)
WK2M-08-03: bestehend aus: 1x Winkel 2x Shimpaket (VA) (30 oder 50)
WK4D-08-03: bestehend aus: 1x Winkel 2x Shimpaket (VA) (30 oder 50)
Winkel Komplettsatz (WK2M-08-03) / 2 Seiten bearbeitet mit Gewinde (M8) Block (BM-08-03-00-AL-00-00) oder (BM-08-03-00-ST-BR-00) / mit 2x Gewinde (M8) Block (BM-08-03-00-AL-00-00) oder (BM-08-03-00-ST-BR-00) / mit 2x Gewinde (M8)
Block Komplettsätze (BK): bestehend aus: 1x Block 2x Shimpaket (VA) (30 oder 50)
BKM-08-03: bestehend aus: 1x Block 2x Shimpaket (VA) (30 oder 50)
WKxxx-08-04: bestehend aus: 1x Winkel 2x Shimpaket (VA) (30 oder 50)
Block (Bx-08-04): 65x35x20 mm Ausführung: 4x Passbohrung Ø 6H7 2x Bohrung Ø 9 mm 2x Gewinde M8
BKx-08-03: bestehend aus: 1x Block 2x Shimpaket (VA) (30 oder 50)

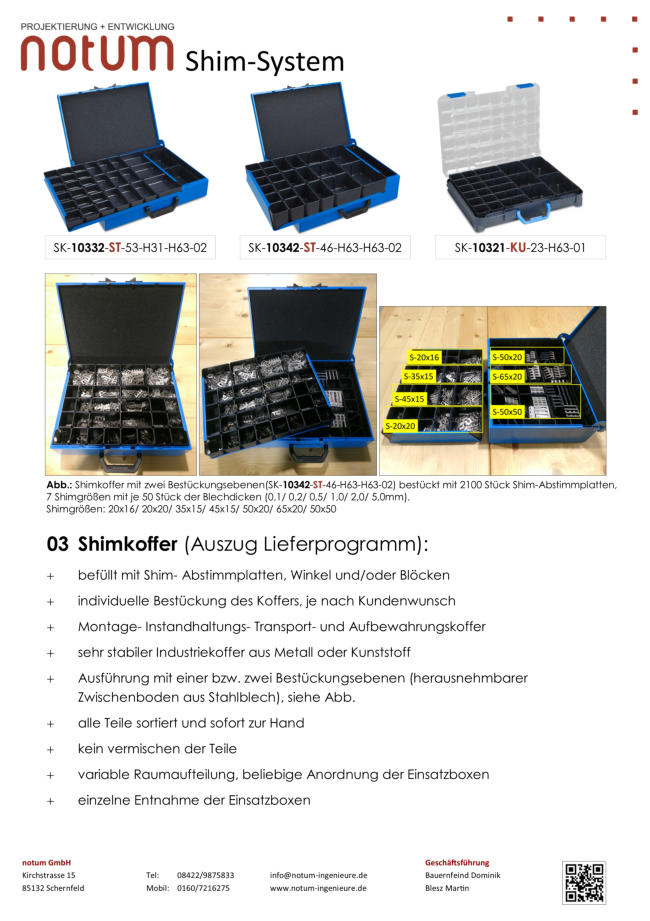

Shim - Abstimmplatten - Katalog Shim-Abstimmplatten-Katalog Shimkoffer - SK mit Shim- Abstimmplatten / Shim-Set / Shim mit Koffer Shimkoffer-SK
