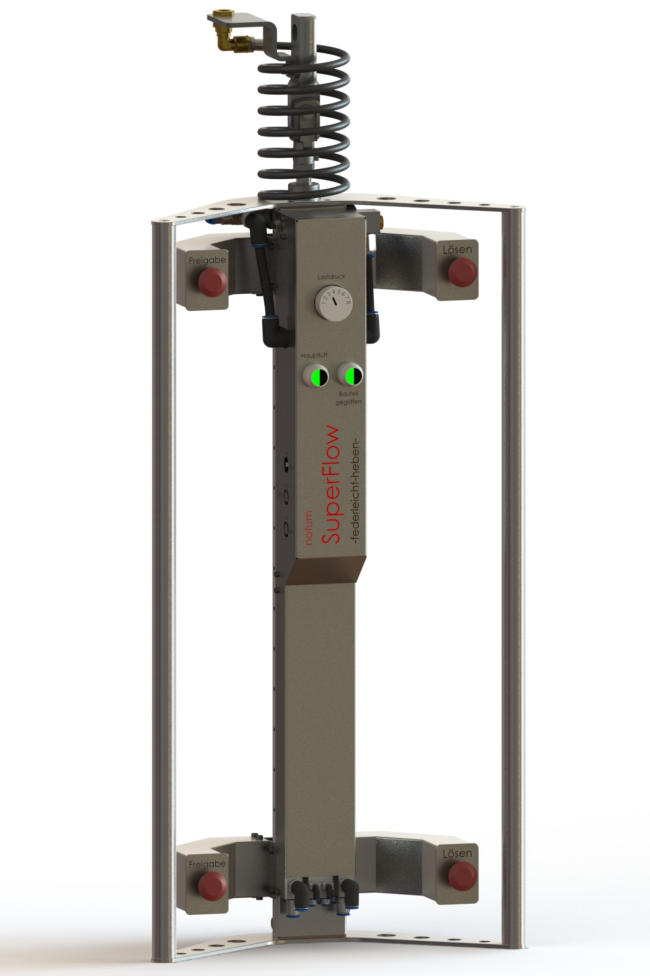

Der SuperFlow Pneumatikbalancer ist ein Handhabungsgerät zum Heben, Halten und Bewegen von Lasten. Je nach Baugröße des integrierten Hubzylinders bietet der SuperFlow bis zu 350 kg Traglast. Durch die integrierte Pneumatiksteuerung wird die Last in einen Schwebezustand versetzt und kann mit geringstem Kraftaufwand feinfühlig im Raum bewegt und positioniert werden. Der Bediener führt die schwebende Last am Bedienungshandlauf und kontrolliert selbst die Position und die Geschwindigkeit der Last und das ohne Betätigung von Bedienelementen und mit geringstem Kraftaufwand. Der Pneumatikbalancer SuperFlow besteht aus einem kompakten und gewichtsoptimierten Grundgerät. Aufgrund des geringen Eigengewichts und der Leichtlaufeigenschaften bietet er eine sehr hohe Ergonomie und Bedienerfreundlichkeit. Durch die redundanten (Bedientasten oben und unten) und höhenverstellbaren Bedienelemente ermöglicht das Gerät eine ergonomische Lastführung in aufrechter und rückenschonender Körperhaltung. Der Bedienungshandlauf erstreckt sich über die gesamte Hubhöhe. Das Grundgerät besteht aus einem pneumatischen Hubzylinder mit integrierter Schwebesteuerung, dem Bedienungshandlauf mit redundanten und höhenverstellbaren Bedienelementen, einem Adapter zur Anbindung an einen Schienenlaufwagen, sowie einem unterseitigen Befestigungsflansch mit pneumatischer Schnittstelle zum Anbringen beliebiger Lastaufnahmemittel. (Pneumatikgreifer, Vakuumsauggreifer, Magnetgreifer, Lasthaken, Lastgabel) Der SuperFlow Pneumatikbalancer kann einfach und schnell in jedes beliebige Schienensystem integriert werden.

• neuartiger Typ von Pneumatikbalancern • kostengünstige Alternative zu herkömmlichen Seilbalancern, Vakuumschlauchhebern und Kettenzügen • Anbindung, Aufstellort und Greifmittel sind beliebig kombinierbar • einfache und sichere Handhabung von Lasten • Druckluft anschließen und der SuperFlow ist sofort betriebsbereit • ergonomische Lastführung in aufrechter und rückenschonender Körperhaltung • redundante und höhenverstellbare Bedientasten

SuperFlow-40-800-01

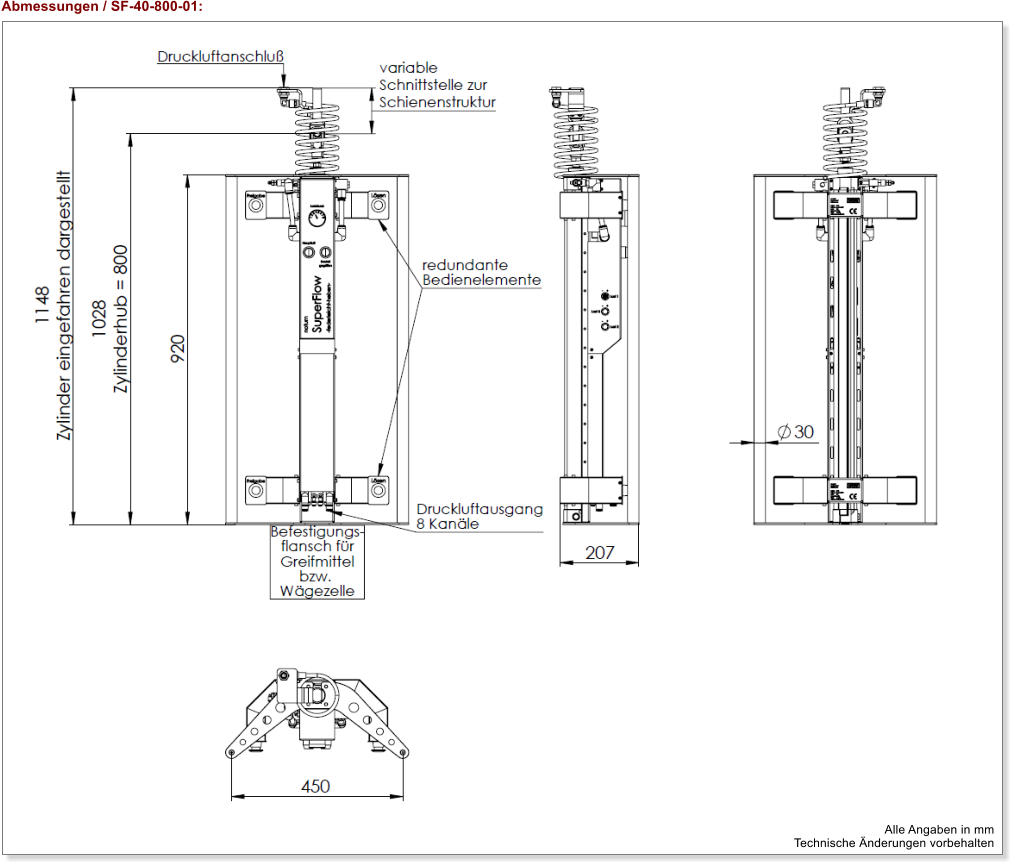

Technische Daten / SF-40-800-01: - Traglast: bis 40 kg - Hub: 800 mm - Drehachse: 360 ° drehbar - Betriebsmedium: Druckluft 6 bar / trocken - Arbeitsbereich: X-Y-Z-Achsen, nach Kundenanforderung - Laststeuerung: 01 / Leerlast + eine Zusatzlast - Werkstoff: Edelstahl und Aluminium optional: Bedienungshandlauf aus CFK-Carbonrohr sowie die Anbindungsplatten des Handlaufs aus CFK-Carbon - Sicherheit: integrierte Not-Halt-Funktion bei Druckluftausfall - nach gültigen UVV- und VDE- Vorschriften - CE Konformitätserklärung - Bedienungsanleitung Optionen für sämtliche Handhabungsgeräte: - Schienensystem frei wählbar - Greifmittel nach Kundenanforderung (automatisches oder manuelles Greifen des Bauteils) - Handhabungsgeräte in Ständer-, Wand-, Decken- oder Konsolenbauweise - einstellbare Festanschläge an den Drehachsen - Drehachsen mit Bremse oder einstellbaren Festanschlägen - Deckenwagen angetrieben und / oder gebremst - rein pneumatische, hydraulische, elektrische oder kombinierte Ausführungen - automatische Lasterkennung (Ausführung mit pneumatischer oder elektronischer Wägezelle) - manuelle Laststeuerung mit Umschalter (Leerlast / Last 1 / Last 2 / Last 3) - manuelle Laststeuerung mit Drehgriff - oder Hubgriffsteuerung - sämtliche RAL- Farben und Beschichtungen lieferbar - ESD- Ausführung (electrostatic discharge) - ATEX- Schutz Ausführung - Druckspeicher - Schaltschrank - Serviceleistungen - individuelle Konstruktion und Fertigung des Lastaufnahmemittels (teil- bzw. vollautomatisiert) - gerne unterstützen wir Sie bei der Projektierung, Konstruktion, Fertigung und Inbetriebnahme Ihrer Handhabungsaufgaben

Wenn Sie Fragen bezüglich unseres Angebots haben, rufen Sie uns gerne unter der Tel.Nr.: +49 (0)8422 9875833 Mobil: +49 (0)160 7216275 an, oder schreiben Sie uns eine E-Mail, wir werden uns schnellstmöglich bei Ihnen melden.

Modelltyp Traglast SF-40 bis 40 kg SF-60 bis 60 kg SF-120 bis 120 kg SF-200 bis 200 kg SF-350 bis 350 kg

SuperFlow Pneumatikbalancer
